Manta Geotextil Bidim® Wavin

Mantas no tejidas 100% poliéster — filtración, drenaje y refuerzo de suelo

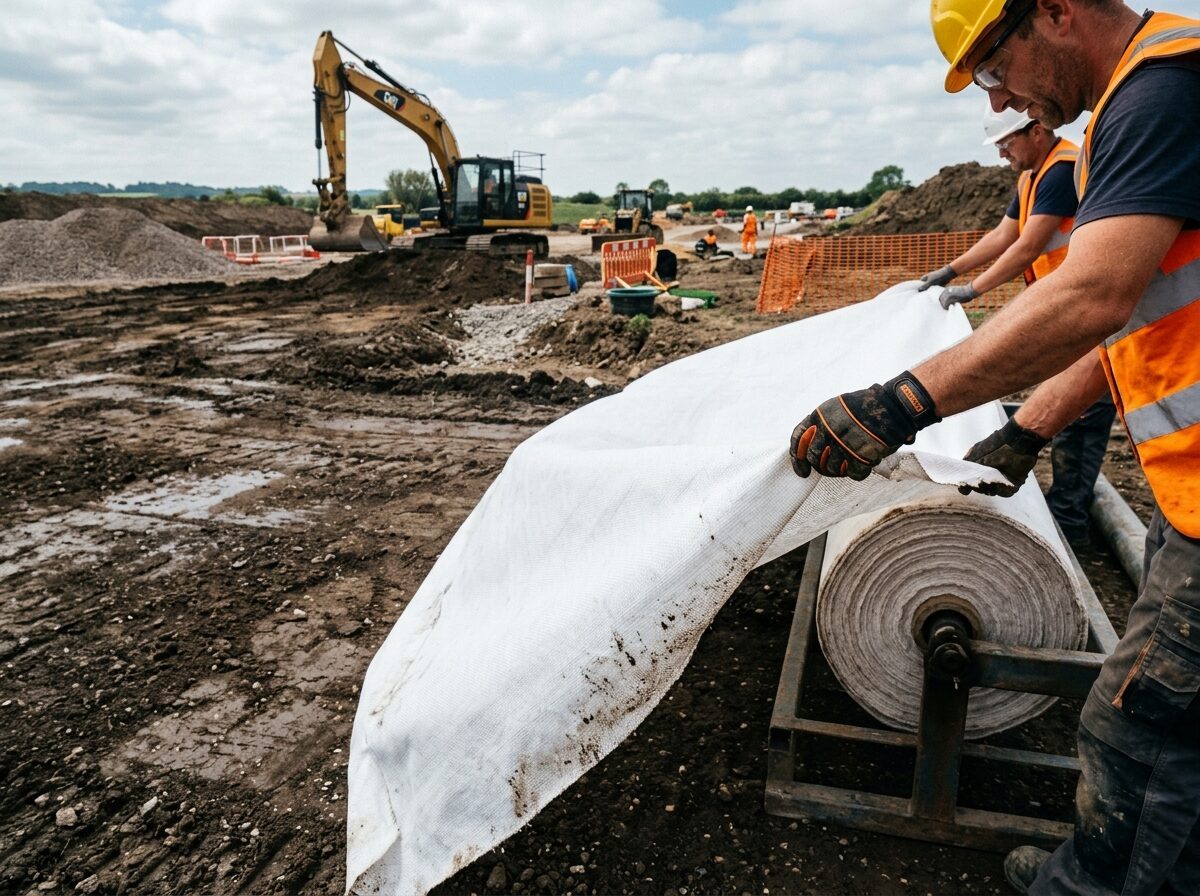

Bidim aplicado em base de pavimento rodoviário vista 2

Geocomposto Bidim + dreno PEAD em estúdio vista 3

Bidim aplicado em lastro de ferrovia vista 4

Bidim aplicado em talude lateral de rodovia vista 5

Línea GT7

4,7 kN/m — Filtración

Línea RT16

16 kN/m — Refuerzo medio

Línea RT31

31 kN/m — Refuerzo pesado

Línea CC10

5 kN/m — Curado & protección

Línea VP05

98 N — Impermeabilización

Mantas geotéxtil no tejidas 100% poliéster con rastreabilidad completa para filtración, separación, drenaje y refuerzo de suelo. Líneas GT, RT, CC y VP con reducción de 25% en los costos vs sistemas tradicionales.

¿Necesita drenaje con filtro integrado? Conozca el Techdreno KC

Descargas Catálogo Geral Bidim (Geossintéticos) PDF — Portfólio completo Wavin

El Problema

Sistemas drenantes con grava y arena requieren gran volumen de material, transporte pesado e instalación engorrosa. Mantas geotextiles de baja calidad, hechas con mezcla de algodón, se degradan rápidamente en suelos ácidos o con agentes químicos, comprometiendo toda la obra.

La Solución Manta Geotextil Bidim® Wavin

El Bidim© Wavin es 100% poliéster puro punzonado — sin mezcla de algodón. Resiste a ácidos, álcalis, aceites, solventes y raíces indefinidamente. Trazabilidad completa con la marca Bidim original, garantizando la calidad que el mercado exige. Reducción de hasta 25% en los costos vs. sistemas tradicionales con grava/arena.

Especificaciones de la manta Bidim®

Datos técnicos del Manta Geotextil Bidim® Wavin

Tipo	Resistencia	Materia Prima	Dimensional
GT7	4,7 kN/m	Poliéster	2,30 o 4,60m x 100-200m
RT7	7 kN/m	Poliéster	2,30 o 4,60m x 100-200m
RT8	8 kN/m	Poliéster	2,30 o 4,60m x 200m
RT9	9 kN/m	Poliéster	2,30 o 4,60m x 200m
RT10	10 kN/m	Poliéster	2,30 o 4,60m x 200m
RT14	14 kN/m	Poliéster	2,30 o 4,60m x 150m
RT16	16 kN/m	Poliéster	2,30 o 4,60m x 150m
RT21	21 kN/m	Poliéster	2,30 o 4,60m x 150m
RT26	26 kN/m	Poliéster	2,30 o 4,60m x 150m
RT31	31 kN/m	Poliéster	2,30 o 4,60m x 100m
CC10	5 kN/m	Poliéster	2,10m x 300m
ExtraDren	200 kPa	Polipropileno	2,00m x 20m
VP05	98 N	Poliéster	1,00m x 200m

Normas del geotêxtil Bidim: NBR 12568 (gramaje) · NBR 12569 (espesor) · NBR 12824 (resistencia a la tracción, ya tabulada arriba por línea) · NBR 13359 (punzonamiento, pistón CBR) · NBR ISO 11058 (permeabilidad) · NBR ISO 12956 (abertura de filtración, O95).

Cómo especificar el Bidim en la memoria descriptiva

Las 4 propiedades que un proyecto de drenaje o filtración necesita declarar, y la norma que rige cada una.

Propiedad	Norma	Qué determina
Abertura de filtración (O95)	NBR ISO 12956	La partícula de suelo más grande que la manta retiene
Permeabilidad (k)	NBR ISO 11058	La velocidad con que el agua atraviesa la manta
Resistencia a la tracción	NBR 12824	Ya tabulada por línea en esta página (GT7 a RT31)
Punzonamiento (pistón CBR)	NBR 13359	Resistencia a la perforación por piedra o raíz durante la instalación

No confunda: velo de impermeabilización × manta de drenaje

La línea VP es un velo para impermeabilización — se usa bajo mantas asfálticas o geomembranas, protegiendo contra perforaciones y distribuyendo tensiones. No sustituye una manta impermeabilizante, la protege. Las líneas GT y RT, en cambio, son geotêxtiles para filtración y drenaje: retienen partículas del suelo y dejan pasar el agua — son las que envuelven tubos de drenaje y refuerzan sistemas de subdrenaje.

Camisa geotêxtil × Techdreno KC®: cuál usar

Si el proyecto ya definió un tubo de drenaje con envoltura de manta — suelo fino, arcilloso, o duda sobre el terreno — la Camisa geotêxtil Bidim lista (medidas de 2 a 10 pulgadas) es la forma más práctica de aplicarla. Si la prioridad es simplificar la lista de materiales de la obra, el Techdreno KC® prescinde de la camisa: las micro-hendiduras, de geometría dimensionada, filtran por sí mismas — pero funciona mejor en suelo arenoso o de granulometría gruesa.

VP05 (también buscado como "VP50"): el código oficial del fabricante es VP 05 — el "05" se refiere al gramaje de 50 g/m² de la línea, usada como refuerzo de impermeabilización (no confundir con las líneas RT/GT/CC, que son de drenaje y filtración y no se especifican por gramaje).

Por qué elegir la manta geotextil Bidim®

100% Poliéster Puro

Resistencia Química Total

Trazabilidad Completa

25% Más Económico

Múltiples Líneas

ExtraDren Integrado

Dónde usar la manta geotextil Bidim®

Dónde el Manta Geotextil Bidim® Wavin hace la diferencia

Agronegocio

Drenaje Agrícola

Envoltura filtrante para tubos de drenaje subsuperficial

Ver segmento

Infraestructura

Carreteras y Caminos

Separación de capas y refuerzo de base en pavimentación

Ver segmento

Energía

Plantas Fotovoltaicas

Protección de suelo y control de erosión en plataformas

Ver segmento

Infraestructura

Ferrocarriles

Separación de balasto y filtración en obras ferroviarias

Ver segmento

Soluciones relacionadas

Este producto forma parte de las siguientes soluciones Techduto:

Drenar y Manejar el Agua Estabilizar y Reforzar el Suelo

Preguntas Frecuentes

Dudas comunes sobre el Manta Geotextil Bidim® Wavin

El Bidim es no tejido punzonado, ideal para filtración y drenaje porque mantiene una porosidad uniforme. Los geotextiles tejidos son mejores para refuerzo de suelo, pero filtran menos. El Bidim combina ambas funciones en las líneas RT.

Sí. Las camisas Bidim están disponibles en calibres de 2 a 10 pulgadas, listas para envolver tubos de drenaje. Alternativa más práctica: usar el Techdreno KC, cuyas micro-ranuras prescinden de la manta envolvente en el tubo.

GT para filtración y drenaje general, RT para refuerzo de suelo con alta resistencia a la tracción (hasta 31 kN/m), CC para curado de concreto (reutilizable mínimo 4x) y VP como velo para impermeabilización.

Sí. Por ser 100% poliéster, el Bidim resiste ácidos, álcalis, aceites, solventes y agentes biológicos del suelo. No sufre descomposición por microorganismos o raíces.

Varía según la línea: de 4,7 kN/m (GT7, filtración ligera) hasta 31 kN/m (RT31, refuerzo pesado). La ExtraDren soporta 200 kPa de compresión para subdrenaje.

Sí. El Bidim es ampliamente utilizado en rellenos sanitarios como capa de filtración, separación y protección de geomembranas. La resistencia química es esencial en este ambiente agresivo.
