Techduto DW

Tubo PEAD pared doble — protección de cables y drenaje de alto caudal

Diámetros

110 a 200 mm

Compresión

≥ 900 N

Rigidez Anular

SN 8

Interior

Liso — alto caudal

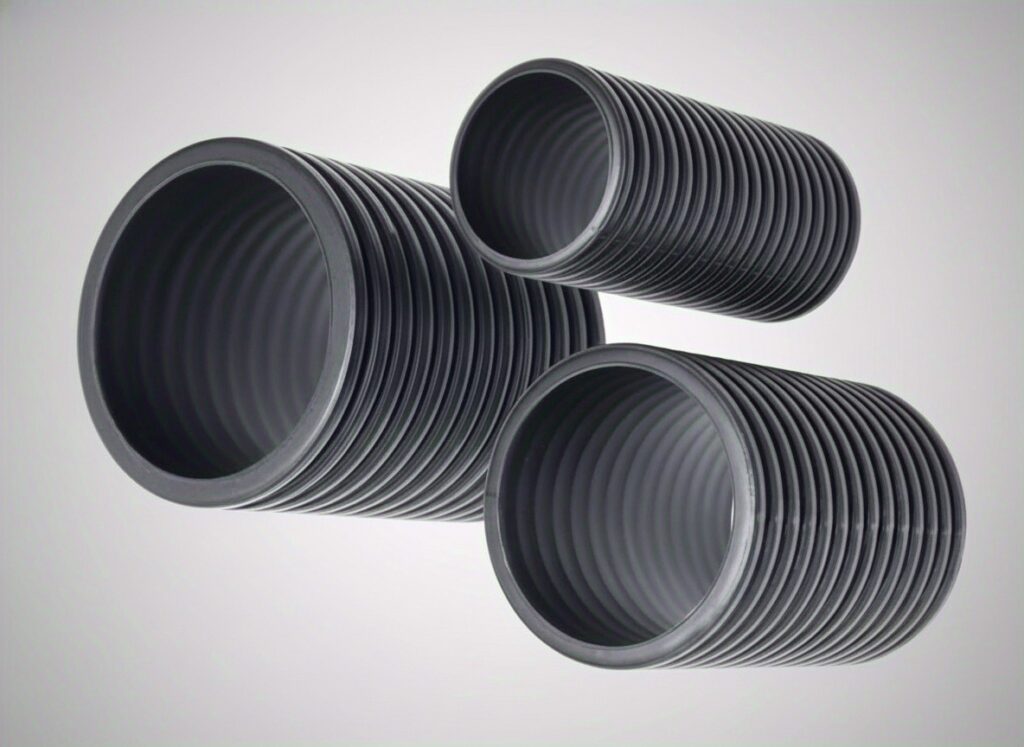

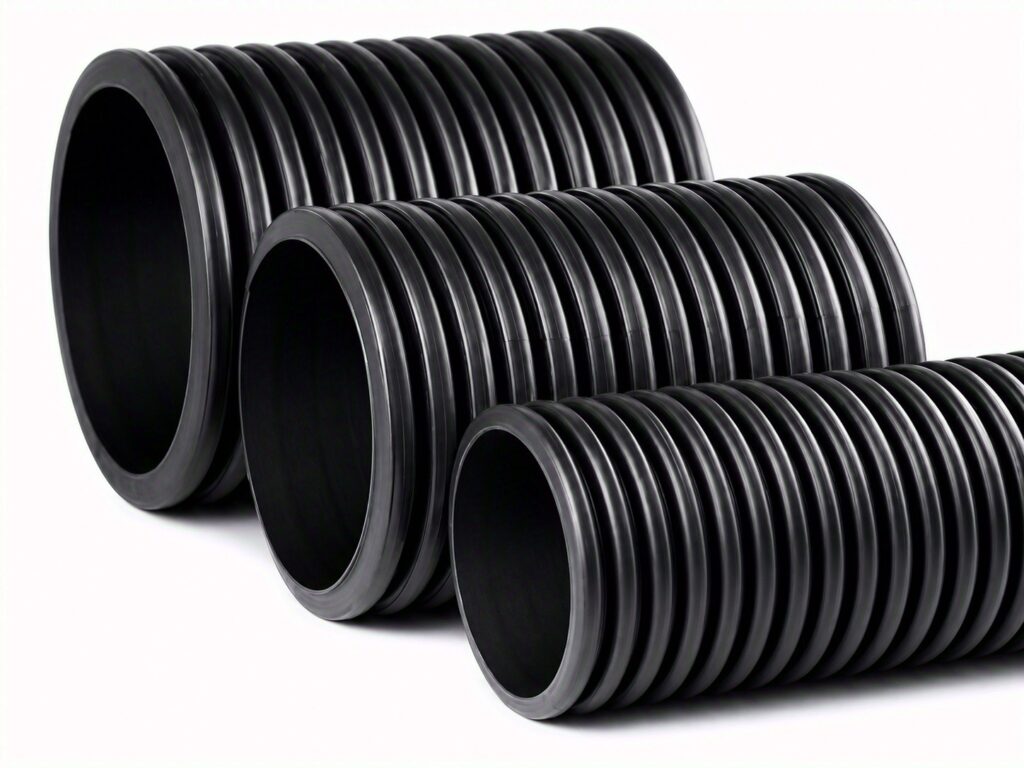

Tubo corrugado de pared doble en PEAD: exterior corrugado para rigidez anelar SN 8, interior liso para alta velocidad de agua (drenaje) o paso ordenado de cables. Resistencia a la compresión ≥ 900 N, conforme NBR 15715 (eletroduto) y NBR 15073 (drenaje). Indicado para conducción de cables eléctricos, telecomunicaciones, drenaje pluvial, galerías y obras de infraestructura.

Protección certificada NBR 15715? Conozca el Techduto NBR

Descargas Catálogo Técnico PDF — Especificaciones completas

El Problema

Cables eléctricos enterrados en conductos metálicos sufren corrosión y requieren mantenimiento constante. Para el drenaje de agua con tubos de pared simple, la rugosidad interna reduce el caudal y la baja rigidez deforma el tubo bajo relleno pesado.

Ambos problemas son costosos: paradas en obras de telecomunicaciones, pérdida de carga en galerías pluviales, retrabajo en carreteras y ferrocarriles.

La Solución Techduto DW

El Techduto DW resuelve dos problemas con un producto: protección mecánica para cables eléctricos y capacidad hidráulica para drenaje de agua. La pared doble (exterior corrugado + interior liso) ofrece rigidez anular SN 8 y compresión ≥ 900 N — supera el mínimo de la NBR 15715. Para agua, el interior liso reduce la rugosidad hidráulica (Manning bajo) y maximiza el caudal. Para cables, organiza el paso sin deformar. Sin corrosión, sin mantenimiento, vida útil de 50+ años.

Especificaciones Técnicas

Datos técnicos del Techduto DW

Calibre	Diám. Nominal	Diám. Externo (mm)	Diám. Interno (mm)	Rigidez Anular	Resistencia a la Compresión	Embalaje
4"	110 mm	111,6 ± 0,4	94,8 ± 0,3	SN 8	≥ 900 N	Barras de 6m
6"	160 mm	162,0 ± 0,5	141,0 ± 0,4	SN 8	≥ 900 N	Barras de 6m
8"	200 mm	203,8 ± 0,8	170,5 ± 0,5	SN 8	≥ 900 N	Barras de 6m

Clase de rigidez SN 8 según NBR 15.715 + ISO 21138. Resistencia a la compresión ≥ 900 N (especificado ≥ 680 N por la norma). Resistencia al impacto ≥ 9 de 12 probetas sin grietas. Estanqueidad de las uniones: presión 0,05 MPa / vacío 0,03 MPa.

Ventajas y Diferenciales

¿Por qué el Techduto DW sirve para cables y para drenaje de agua?

Rigidez Anular SN 8

Pared doble soporta cargas de relleno, tráfico vial e instalaciones profundas sin deformarse (NBR 15715 + NBR 15073).

Compresión ≥ 900 N

Resistencia mecánica superior — supera el mínimo de la norma (≥ 680 N), garantizando durabilidad en suelos agresivos.

Interior Liso, Alto Caudal

En drenaje de agua, el interior liso reduce la pérdida de carga (coeficiente de Manning bajo) y amplía la capacidad hidráulica. Para cables, mantiene un paso ordenado sin rebabas.

Exterior Corrugado, Flexible

La geometría anular externa acompaña el terreno en zanjas curvas y absorbe deformaciones, facilitando la instalación.

Resistencia Química

Inmune a la corrosión y estable en suelos agresivos con ácidos, sales y fertilizantes. Vida útil estimada 50+ años.

Doble Certificación

Cumple NBR 15715 (protección de cables) y NBR 15073 (drenaje) — elija el uso según el proyecto.

Aplicaciones

Dónde el Techduto DW hace la diferencia

Drenaje

Galerías Pluviales Urbanas

Drenaje de aguas pluviales en vías urbanas — el interior liso aumenta el caudal.

Ver segmento

Energía / Cables

Plantas Fotovoltaicas

Protección mecánica de cables solares con rigidez SN 8 bajo relleno.

Ver segmento

Drenaje

Drenaje en Carreteras

Drenaje de subrasante y pluvial en carreteras — resiste cargas de tráfico pesado.

Ver segmento

Cables

Telecomunicaciones y Energía

Conducción protegida de cables de media/baja tensión y fibra óptica en obras subterráneas.

Ver segmento

Soluciones relacionadas

Este producto forma parte de las siguientes soluciones Techduto:

Plantas Solares Proteger y Conducir Cables

Preguntas Frecuentes

Dudas comunes sobre el Techduto DW

No — el Techduto DW tiene doble aplicación. Está certificado por la NBR 15715 para protección de cables eléctricos y telecomunicaciones, y también cumple con la NBR 15073 para drenaje de agua, conducción pluvial y galerías. La pared doble con interior liso ofrece rigidez mecánica (SN 8) y alta capacidad hidráulica simultáneamente.

No exactamente. Siempre hay fricción — el interior liso significa baja rugosidad. Para agua, esto reduce la pérdida de carga y aumenta el caudal (coeficiente de Manning bajo). Para cables, la superficie lisa evita rebabas que puedan dañar el revestimiento y mantiene un contacto ordenado entre cable y ducto.

Estructuralmente son tubos de doble pared con la misma geometría PEAD. La diferencia radica en la certificación aplicada: el Techduto DW sigue la NBR 15715 (electroducto/protección de cables) y el Techdreno DW sigue la NBR 15073 (drenaje con perforaciones). Para proyectos hídricos con perforación y captación, prefiera el Techdreno DW. Para conducción cerrada (cables O conducción hídrica gravitacional), el Techduto DW es la elección.

Tres diámetros — DN 110 mm, DN 160 mm y DN 200 mm — todos en barras de 6 metros, con manguitos y anillos de sellado para conexión estanca.

Sí. La rigidez anular SN 8 (ISO 21138) y la resistencia a la compresión ≥ 900 N permiten la instalación bajo terraplenes y cruces de carreteras. La norma NBR 15715 especifica el uso en obras de infraestructura, incluso bajo tráfico pesado.

Sí. Las uniones con manguito y anillo O-ring son probadas conforme a NBR 15715: presión 0,05 MPa y vacío 0,03 MPa. Adecuado para drenaje pluvial gravitacional y galerías urbanas.
