Solución Techduto

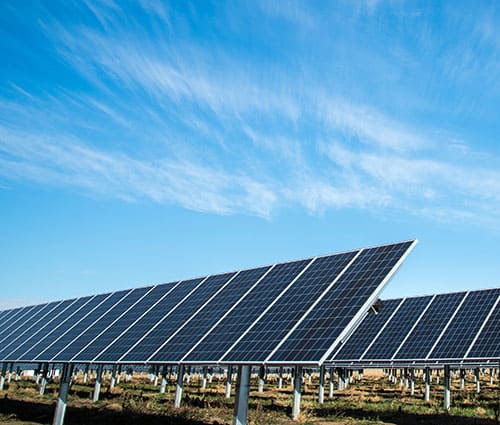

Plantas Solares

Protección de cables CC, drenaje de plataforma y base de vías — la infraestructura enterrada de la planta, de un solo proveedor

El Desafío

Los parques fotovoltaicos requieren tres infraestructuras subterráneas críticas operando en paralelo: protección mecánica de cables CC y MT enterrados, drenaje rápido de plataformas y estabilización de fundaciones de trackers. Cuando alguna falla, las operaciones se detienen — y cada hora de parada en una UFV de 100 MW cuesta entre R$ 8.000 y R$ 15.000 en ingresos perdidos.

Techduto lleva más de una década suministrando la infraestructura HDPE completa para el sector, con participación técnica en la elaboración de la ABNT NBR 15715 y actuación en más de 260 plantas solares en Brasil.

Soluciones Techduto para Plantas Solares

Líneas recomendadas, usos y diferenciales

Línea	Uso en Plantas Solares	Diferencial Técnico
Techduto DW (doble pared)	Tronco principal de cables DC y MV en zanjas enterradas	Interior liso → tendido de cables 30% más rápido; pared externa corrugada SN 8
Techduto NBR (línea UV)	Tramos expuestos al sol: tracker, string box, tejado solar	Aditivo anti-UV exclusivo; conforme ABNT NBR 15715; vida útil 25+ años
Techduto NBR (línea AC)	Tramos cercanos a inversor, transformador, sala eléctrica	Aditivo ignífugo (autoextinguible); reduce el riesgo térmico de la instalación
Techdreno DW	Drenaje subterráneo de plataformas, accesos y canaletas	Caudal 30% superior al corrugado tradicional; libera mesas en horas después de la lluvia
Geotextil Bidim	Separación, filtración y protección de cimentaciones de trackers	Distribuye carga y separa capas — comprobación 25+ años en obras BR
Techduto Tape	Sellado de conexiones entre conductos y accesorios	Adhesión permanente — estanqueidad contra agua e insectos

260+

plantas solares atendidas en Brasil

25+

años de vida útil de los conductos HDPE NBR 15715

5M+

metros de conductos Techduto instalados

750N

resistencia al impacto (línea NBR)

Desafíos y Soluciones

¿Cómo resuelve Techduto cada desafío en Plantas Solares

Cables CC/MT vulnerables a impactos

El Techduto DW de doble pared absorbe impactos de excavación, presión de raíces y cargas de relleno, protegiendo los cables solares durante toda la vida útil del proyecto.

Plataformas inundadas detienen trackers

El Techdreno DW elimina el agua del suelo de la mesa en horas, evitando el atascamiento de trackers, erosión de fundaciones y pérdida de generación.

Exposición UV en tramos aéreos

La línea UV del Techduto NBR tiene aditivo anti-UV que mantiene la integridad mecánica incluso en tramos expuestos al sol.

Mantenimiento correctivo invasivo

El interior liso del Techduto DW permite cambiar el cable sin abrir nueva zanja — reduce el tiempo de mantenimiento hasta un 80%.

Cómo Aplicamos

Metodología Techduto en 3 pasos

Ingeniería & Especificación

Análisis del proyecto solar (potencia, layout de mesas, tipo de tracker, topografía) define secciones de cables, profundidad de zanja, diámetros y línea aditiva (UV/AC) por tramo.

Logística & Stock Inmediato

Producción en SP, PE y MT con stock inmediato para entrega en todo Brasil. Rollos de hasta 300 m reducen uniones en campo y aceleran la instalación.

Soporte en Campo

Ingenieros Techduto acompañan la instalación en UFV de gran escala: sellado de conexiones con Techduto Tape, drenaje de plataformas con Techdreno DW y refuerzo con Bidim.

Dónde actúa Techduto en su planta solar

Haga clic en cada punto. Vea la aplicación real de los productos Techduto en una planta fotovoltaica de gran porte.

Vista geral com pontos de atuação Techduto

Donde el cable baja al subsuelo, necesita protección

Varios circuitos CC convergen en un ducto reforzado

Cruzar la vía de acceso sin comprometer el cable

En suelo arcilloso o con nivel freático alto, el agua no drena sola

La vía de acceso también necesita una base estructurada

Un empalme sin el sellado correcto es puerta de entrada para la humedad

Una fila bifacial rinde más con el suelo correcto

Zanja CCProtección de Cables

Troncal CCMúltiples Circuitos

Cruce de VíaBajo Vía de Acceso

Drenaje de PlataformaTerrenos Críticos

Base de la Vía de AccesoSeparación de Capas

Sellado de EmpalmesManguito + Anillos de Sellado

Manta ReflectivaPaneles Bifaciales

⟵ DESLIZAR ⟶

Pontos de aplicação

Donde el cable baja al subsuelo, necesita protección — A lo largo de la propia fila, el cable CC suele ir fijado a la estructura del tracker, fuera del suelo. Pero en los puntos de bajada hacia el string box y el colector, necesita entrar al subsuelo — y un cable directo en la tierra, sin protección, se degrada con la humedad y el movimiento propio del servicio de O&M. El Techduto NBR protege el cableado CC en esos tramos enterrados, desde el string box hasta el colector.
Varios circuitos CC convergen en un ducto reforzado — Los circuitos CC de varias filas convergen físicamente en la misma zanja rumbo al combiner box — cada uno en su propio ducto eléctrico, sin compartir nunca el mismo ducto (la NBR 5410 prohíbe mezclar CC y CA/MT en el mismo ducto eléctrico). El Techduto DW (pared doble) aporta la resistencia mecánica que exige este tramo de mayor volumen de conductos.
Cruzar la vía de acceso sin comprometer el cable — Cada paso de maquinaria y camiones sobre la zanja es un riesgo de aplastamiento para el cable enterrado debajo. El Techduto DW en clase reforzada (750N) soporta el tráfico de la vía de acceso sin comprometer la protección eléctrica.
En suelo arcilloso o con nivel freático alto, el agua no drena sola — En la mayor parte de la planta, el manejo de aguas pluviales es solo superficial — la nivelación del terreno y la cobertura vegetal bastan. Pero en tramos puntuales de suelo arcilloso o nivel freático alto, el agua estancada bajo los trackers dificulta el acceso de O&M y acelera la corrosión. En esos puntos específicos, el Techdreno DW drena la plataforma y conduce el agua fuera del área de generación.
La vía de acceso también necesita una base estructurada — Las vías internas de O&M reciben tráfico pesado repetido — sin separación de capas, el agregado se mezcla con la subrasante y la vía se hunde con el tiempo. El geotextil Bidim separa la capa de grava del suelo natural, reduce la cantidad de agregado necesaria en la construcción y mantiene la vía estable a lo largo de los años de operación.
Un empalme sin el sellado correcto es puerta de entrada para la humedad — La estanqueidad del empalme entre segmentos de ducto eléctrico viene del manguito de unión con anillo de sellado (O-ring) — el método correcto de unión mecánica de la línea Techduto NBR. En puntos críticos, el DutoSeal Tape refuerza la protección externa contra humedad y abrasión.
Una fila bifacial rinde más con el suelo correcto — Un panel bifacial genera energía por ambos lados — pero solo si el suelo debajo ayuda. Un tejido reflectivo entre las filas eleva el albedo del suelo, aumentando la generación de los paneles, y además controla la erosión y la vegetación en el mismo espacio donde los productos Techduto ya protegen cables y drenan la plataforma. Nuestros consultores orientan la especificación junto con el sistema de ductos y drenaje.

Preguntas Frecuentes

Preguntas comunes sobre Plantas Solares

¿Qué conducto corrugado se recomienda para plantas solares? +

Para parques fotovoltaicos en Brasil, el conducto recomendado es el corrugado HDPE conforme ABNT NBR 15715. Techduto suministra la línea Techduto NBR con aditivo UV para tramos expuestos y aditivo AC (ignífugo) para tramos cerca de inversores.

¿El conducto Techduto cumple con NBR 15715? +

Sí. La línea Techduto NBR está certificada conforme ABNT NBR 15715:2020. Techduto participó en la elaboración técnica de esta norma.

¿Cuál es la vida útil de un conducto HDPE enterrado en una planta solar? +

Los conductos HDPE virgen correctamente instalados tienen una vida útil superior a 25 años enterrados, superando el tiempo de operación típico de una UFV. El HDPE es inmune a corrosión, raíces y suelos ácidos.

¿Cómo drenar la plataforma de una planta solar? +

El drenaje se hace con tuberías perforadas HDPE (Techdreno DW) en zanjas paralelas a las mesas solares, a una profundidad de 80 cm a 1,5 m. El sistema elimina el agua subsuperficial en horas tras la lluvia.

¿Qué diámetro de conducto usar para cables de tracker? +

Para cables de tracker (típicos 4–16 mm²), los tamaños más usados son DN50 y DN75 de la línea Techduto NBR UV.

¿Techduto atiende plantas solares en todo Brasil? +

Sí. Techduto opera tres unidades productivas en SP, PE y MT con stock inmediato para entrega nacional. Más de 260 plantas fotovoltaicas han sido atendidas con conductos, tuberías, geotextil y accesorios.

Por qué Techduto y no un revendedor: desde 1986, cuando fabricó a mano la primera corrugadora nacional, Techduto proyecta y fabrica su propia línea de tubos corrugados — no revende, produce. Hoy con fábricas en São José dos Campos (SP), Recife (PE) y Primavera do Leste (MT), la ingeniería detrás del Techdreno y del Geocompuesto Drenante es enteramente suya. Conozca nuestra historia completa →
