Solo argiloso é o pior cenário para uma usina fotovoltaica sem drenagem planejada: a argila retém a água, encharca os acessos, erode as fileiras de painéis e força reparos de obra que interrompem a geração. A solução existe — e é mais simples do que parece quando o projeto considera o solo certo.
Como drenar uma usina solar em terreno argiloso?
Em terreno argiloso, a drenagem de uma usina fotovoltaica precisa de dois componentes integrados: drenos subterrâneos que rebaixem o lençol e captem a água acumulada no solo, e drenagem superficial que conduza o escoamento das chuvas para fora da planta sem criar erosão nas fileiras.
Para a parte subterrânea, o Techdreno KC — tubo PEAD corrugado com envelope filtrante geotêxtil integrado de fábrica — é a solução específica para solo fino: dispensa a camada de areia e o geotêxtil avulso que seriam necessários com o Techdreno DW simples. Em solo argiloso, o geotêxtil integrado impede que a argila colmate o tubo ao longo do tempo, mantendo a drenagem funcional na segunda, terceira e quarta safra da usina.
Para a parte superficial, o projeto precisa de valetas entre as fileiras, terraços de nível e saídas com dissipadores — especialmente em terrenos com declividade.
Qual é o principal problema de drenagem em usinas solares em solo argiloso?
O solo argiloso tem dois comportamentos opostos que criam problemas diferentes:
- Quando seco: rígido e com boa capacidade de suporte para o tráfego de máquinas pesadas de instalação.
- Quando úmido ou saturado: plástico, com capacidade de suporte muito baixa — carretas e equipamentos afundam, os acessos ficam intrafegáveis e o risco de dano às estruturas de suporte dos painéis aumenta.
Esse é o problema central: a argila retém a água muito mais tempo que solos arenosos ou siltosos. Em uma usina solar, onde os painéis são montados em estruturas que apoiam no solo, a diferença entre “solo seco” e “solo saturado” pode ser a diferença entre um acesso de manutenção funcional e uma obra emergencial com meses de interrupção parcial de geração.
Além da capacidade de suporte, a água acumulada entre as fileiras de painéis gera erosão laminar e em sulcos, arrasta o material fino do solo e pode solapar as fundações das estruturas ao longo de anos. Esse tipo de dano é cumulativo e silencioso — e tem custo de reparo muito maior que o custo da drenagem preventiva.
Existe norma específica para drenagem de usinas fotovoltaicas no Brasil?
Não existe. Até hoje, nenhuma norma da ABNT ou regulação da ANEEL trata especificamente da drenagem de plantas fotovoltaicas no Brasil. O projeto de drenagem de uma UFV é feito hoje com adaptação de normas gerais — principalmente a ABNT NBR 15073 (drenagem de áreas agrícolas), o DNIT IPR-724 (drenagem viária, para os acessos) e as normas de geotecnia de barragens e aterros.
Isso cria uma oportunidade e um risco simultâneos: como não há norma específica, o projetista tem liberdade para escolher a solução mais adequada ao solo e à configuração da planta. Mas também há risco de sub-projeto — principalmente quando a drenagem é encarada como custo a cortar, não como componente crítico de operação.
Na prática, as maiores EPCs de energia solar no Brasil (responsáveis pelas plantas de 50 MW+) já têm procedimentos internos de drenagem que reconhecem o solo argiloso como condição de risco, exigindo projeto geotécnico específico. Em projetos menores (1–10 MW), a drenagem ainda é frequentemente tratada como item complementar.

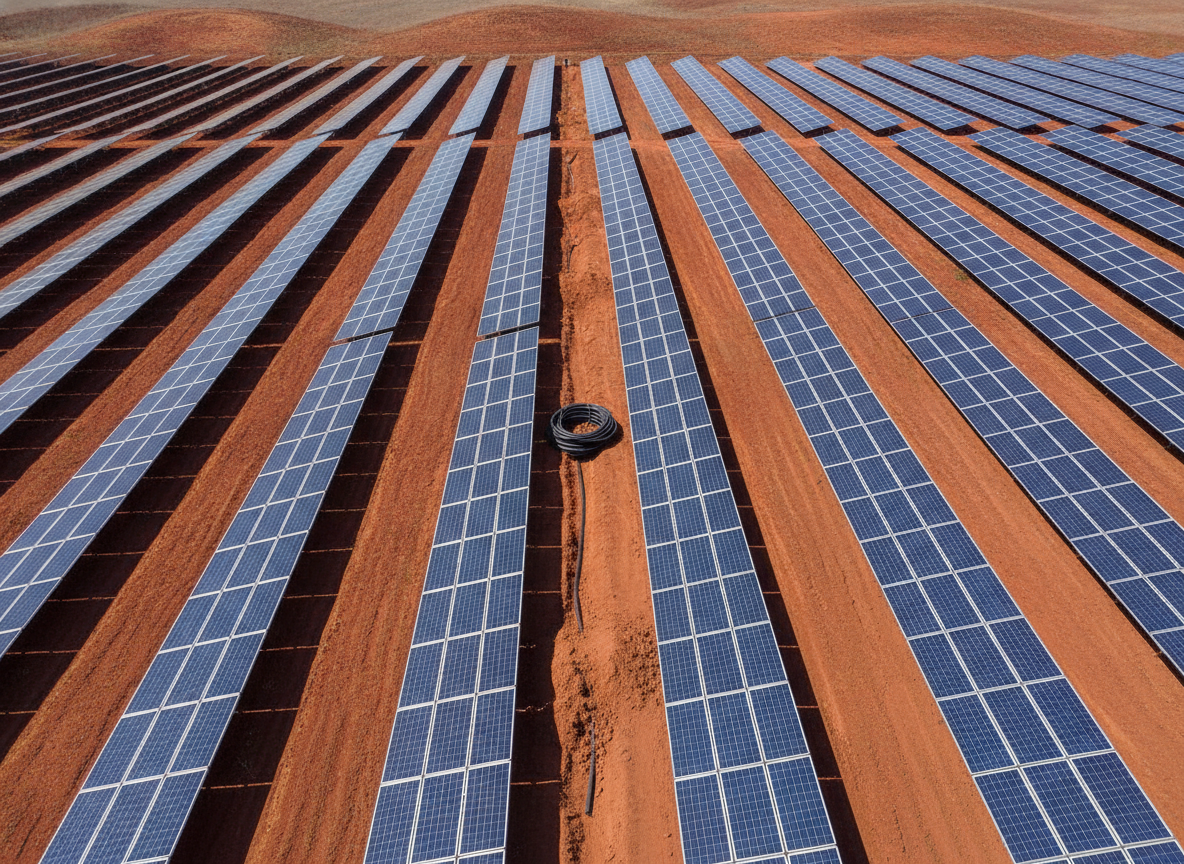

O que o Techdreno KC faz que o tubo simples não faz em solo argiloso?
O dreno longitudinal em solo argiloso enfrenta um problema específico: as partículas finas da argila migram para o interior do tubo pelas perfurações, colmatando gradualmente o sistema — o tubo ainda existe, mas parou de drenar.
Em solos arenosos ou granulares, um tubo perfurado simples (Techdreno DW) funciona com brita ao redor como filtro. Em solo argiloso, a brita não é suficiente — a argila passa pelo filtro granular com o tempo. É necessário um geotêxtil filtrante especificamente dimensionado para reter as partículas daquele solo.
O Techdreno KC integra esse geotêxtil diretamente na fabricação do tubo — costurado ao corrugado, sem separação possível. No campo, isso significa:
- Sem etapa de enrolamento manual de geotêxtil em vala — reduz mão de obra e elimina o risco de instalação incorreta.
- Sem camada de areia como filtro granular — reduz custo de material e tempo de instalação.
- Filtro dimensionado pelo fabricante para o tipo de tubo — uniformidade ao longo de toda a extensão do dreno.
Em uma usina solar com 50–200 km de drenos instalados (plantas de grande porte), a diferença em custo de instalação e em confiabilidade do sistema ao longo de 25 anos de vida útil é significativa.
Como planejar a drenagem de uma usina solar em terreno argiloso?
Os pontos críticos do projeto de drenagem para UFV em solo argiloso:
- Investigação geotécnica prévia: identificar o tipo de argila, a profundidade do lençol freático, a declividade do terreno e o histórico de encharcamento. O tipo de argila importa — uma Latossolo argiloso do Cerrado tem comportamento diferente de um Argissolo do litoral.
- Drenos subterrâneos (Techdreno KC): instalados em profundidade de 0,6 a 1,2 m, espaçados conforme a permeabilidade do solo (em solos pouco permeáveis como argilas pesadas, espaçamento menor — tipicamente 15 a 30 m). O espaçamento é calculado pela equação de Hooghoudt (fluxo subterrâneo em solos homogêneos).
- Drenagem superficial entre fileiras: a inclinação da superfície entre as fileiras de painéis deve ser suficiente para escoar a chuva sem criar erosão. Em solo argiloso com pendente, proteção contra erosão laminar é necessária — hidrossemeadura, geocelular preenchido com terra ou cobertura vegetal.
- Acessos: a via de manutenção dentro da usina precisa ter drenagem independente — dreno de borda ou valeta. Em solo argiloso muito plástico, considerar base de brita ou geocelular no acesso.
- Saídas: toda a água captada precisa ter um exutório adequado com dissipador de energia antes de chegar a um talvegue natural.
Quanto de drenagem precisa uma usina solar típica?
Não existe um número único, mas como referência de ordem de grandeza para projetos em solo argiloso:
- Uma UFV de 10 MWp em solo plano ocupa tipicamente 15–20 ha. Com espaçamento de drenos de 20 m, o volume de tubo dreno fica na faixa de 7.500–10.000 m — mais o coletor principal e as saídas.
- Uma UFV de 100 MWp ocupa 150–200 ha. Volume de drenos na faixa de 75.000–100.000 m.
Esses volumes impactam diretamente o orçamento da EPC — e o custo do dreno errado (que colmata em 3 anos e precisa ser substituído) é sempre muito maior que o custo incremental de especificar o Techdreno KC desde o início.
Há risco de vazamento da fundação dos painéis em solo argiloso?
Em solo argiloso saturado, o risco principal não é o vazamento em si, mas o recalque diferencial — a fundação afunda mais em alguns pontos que em outros à medida que a argila plástica se deforma sob as cargas. Em estruturas metálicas de suporte de painéis, recalque diferencial causa desalinhamento das fileiras, perda de produção por sombreamento e danos mecânicos nas conexões.
A drenagem adequada, ao manter o solo abaixo da saturação na maior parte do ano, reduz a variação de umidade do solo e, com ela, as variações de resistência e deformabilidade que causam o recalque diferencial.
Por onde começar?
O ponto de partida é entender o solo da área da usina antes de qualquer especificação de produto. O tipo de argila, o nível do lençol, a declividade e o regime de chuvas local determinam o espaçamento e a profundidade dos drenos, o tipo de produto (KC para solo fino, DW para solo mais permeável) e o dimensionamento das saídas.
A equipe de engenharia da Techduto pode apoiar esse diagnóstico e a especificação técnica dos drenos com base nos dados geotécnicos disponíveis. Para os termos técnicos desta página, o Glossário Técnico de Drenagem tem as definições de dreno longitudinal profundo, CBR e colchão drenante.
Perguntas frequentes
Sim, em solo argiloso o dreno precisa de proteção filtrante para não colmatar. O Techdreno KC resolve isso com o envelope filtrante integrado diretamente na fabricação do tubo — sem necessidade de geotêxtil avulso enrolado em campo ou camada de areia na vala. É a solução recomendada para drenos em solos de granulometria fina em qualquer tipo de projeto, incluindo usinas fotovoltaicas.
Não. Até o momento, nenhuma norma da ABNT ou regulação da ANEEL trata especificamente da drenagem de plantas fotovoltaicas. O projeto é feito com adaptação de normas gerais — principalmente ABNT NBR 15073 (drenagem agrícola), DNIT IPR-724 (drenagem viária, para acessos) e normas de geotecnia. Isso reforça a importância de um projeto geotécnico específico para o solo da área da usina.
Depende da permeabilidade e da profundidade do solo argiloso, calculado pela equação de Hooghoudt ou por métodos de fluxo lateral. Em argilas pesadas (baixa permeabilidade), o espaçamento típico fica entre 15 e 30 m. Em solos com camadas mais permeáveis intercaladas, pode aumentar. Não existe espaçamento padrão — é sempre resultado de cálculo com dados do solo local.
Sim. O projeto de drenagem pluvial e de erosão é componente do EIA/RIMA e do Plano de Controle Ambiental (PCA) de usinas solares. A ausência de controle de erosão e de drenagem adequada pode ser condicionante de licença. Além disso, órgãos estaduais têm exigido apresentação do projeto de drenagem como condicionante da licença de instalação em áreas de solo frágil.
Sim, quando especificado corretamente. O tubo PEAD preto com negro de fumo (2–3%) tem estabilização UV incorporada na fabricação, resistindo à exposição solar direta em trechos aparentes — como saídas de drenos e coletores expostos. O negro de fumo bloqueia a degradação por radiação UV, garantindo a integridade do tubo ao longo da vida útil da usina (tipicamente 25 anos).
