Excesso de água no solo compromete lavouras, estradas, fundações e obras. Drenagem subterrânea é o conjunto de técnicas que resolve esse problema na raiz: capta a água que já infiltrou no solo e a conduz pra fora da área, controlando o nível do lençol freático antes que ele cause dano. A Techduto resolve esse tipo de problema desde 1985 — o controle efetivo de umidade é o nosso negócio, não a fabricação de tubo por si só.
Como funciona um sistema de drenagem subterrânea

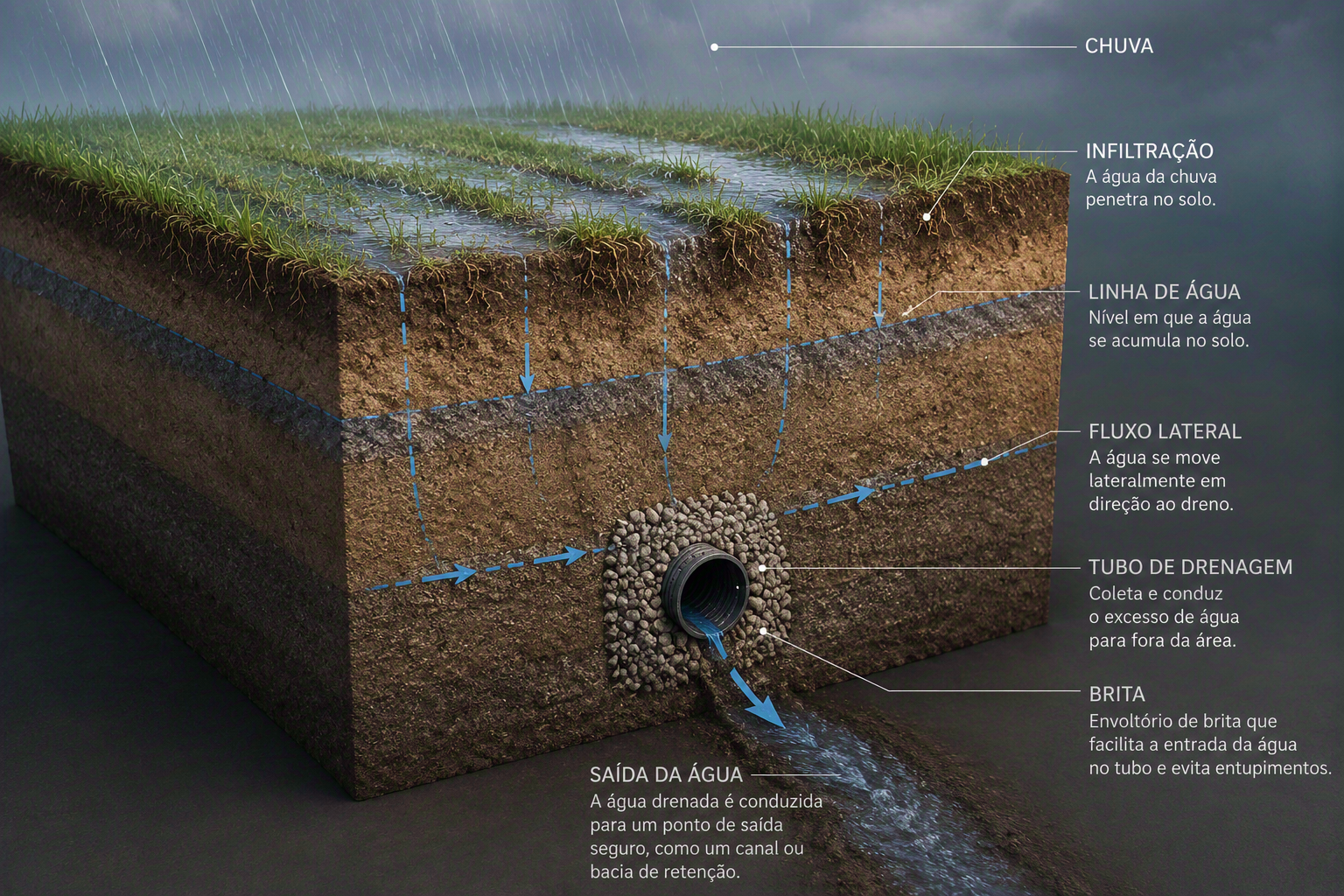

O sistema usa tubos perfurados ou ranhurados instalados abaixo do nível crítico do solo, normalmente envolvidos por material filtrante (geotêxtil, brita ou areia). A água presente no solo penetra pelas perfurações do tubo e é conduzida por gravidade até um ponto de descarga — uma vala, curso d’água ou sistema pluvial.
O dimensionamento correto (profundidade, espaçamento entre linhas e diâmetro) depende da permeabilidade do solo e do volume de água a escoar. É sempre a equipe de engenharia que faz esse cálculo a partir de um diagnóstico de campo — não existe fórmula genérica que sirva pra qualquer terreno.
Tipos de aplicação
Agrícola
Rebaixa o lençol freático em áreas de cultivo, resolvendo o encharcamento que reduz produtividade e atrasa colheita. Dimensionado conforme NBR 15073 — a norma brasileira específica pra drenos agrícolas de PEAD.
Rodoviária e ferroviária
Protege pavimento, lastro e taludes contra a água subsuperficial — principal causa de mud pumping (bombeamento de finos) e perda de capacidade de suporte sob tráfego pesado. Regida pela DNIT 093/2016-EM em rodovias federais.
Industrial e energia

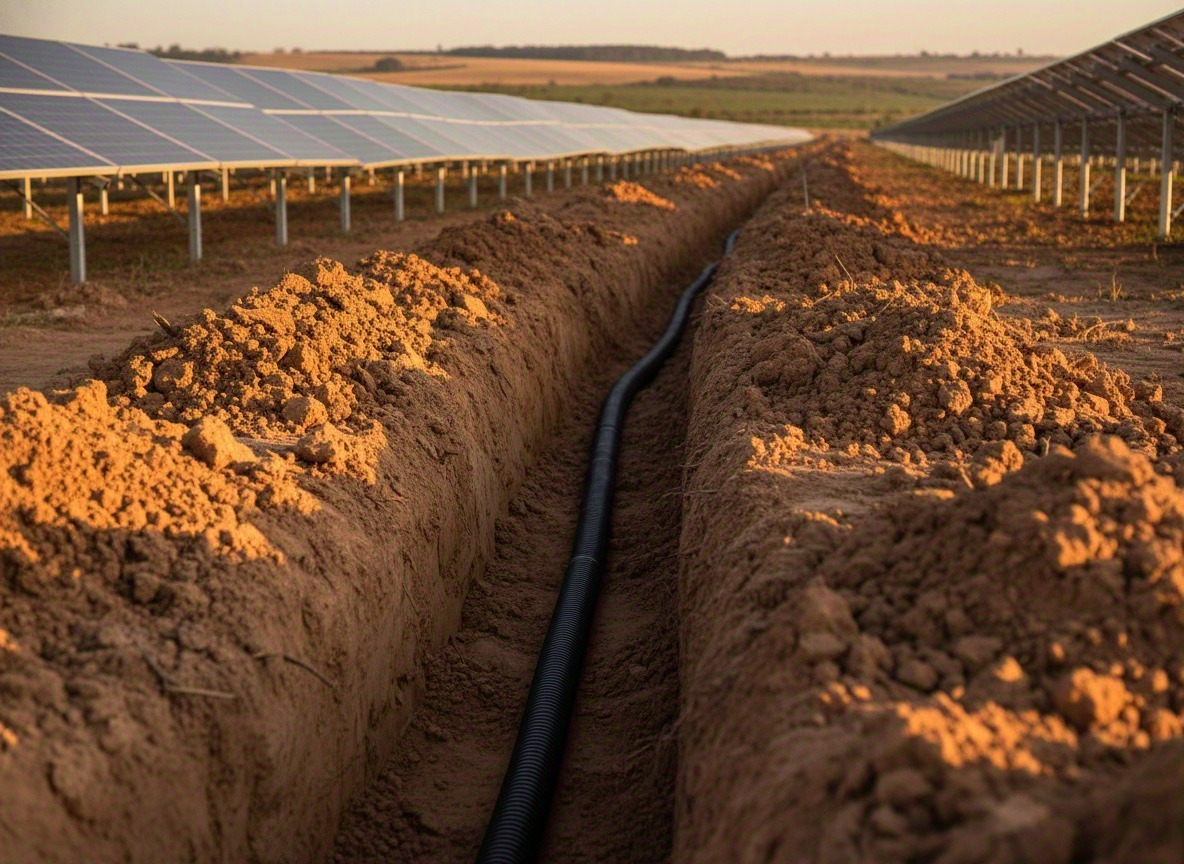

Usinas solares, parques eólicos, aterros sanitários e galpões dependem de drenagem subterrânea pra manter a estabilidade do terreno sob equipamento pesado e fundações, evitando alagamento de áreas técnicas.
Urbana
Complementa a drenagem pluvial superficial, controlando o lençol freático em loteamentos e áreas pavimentadas — reduz infiltração em fundações.
Componentes de um sistema
- Tubo dreno — corrugado, perfurado ou ranhurado, conduz a água captada até a saída.
- Envoltório filtrante — geotêxtil (ex: Bidim©) ou material granular, impede a entrada de finos que assoreiam o sistema. A linha Techdreno KC integra a filtragem em micro-fendas no próprio tubo, dispensando o envoltório em campo.
- Material drenante — brita ou areia grossa ao redor do tubo, quando o envoltório não é integrado.
- Caixas de inspeção — pontos de acesso pra manutenção e desobstrução ao longo do traçado.
- Saída (outfall) — ponto de descarga da água coletada; saída mal posicionada ou obstruída é a causa nº1 de falha de sistema.
Materiais: PEAD vs PVC vs concreto
| Material | Peso/manuseio | Resistência química | Vida útil | Reciclabilidade |
|---|---|---|---|---|
| PEAD corrugado | Leve — instalação manual, sem içamento | Alta — não corrói em solo ácido | 75+ anos | 100% reciclável |
| PVC | Rígido, mais leve que concreto | Boa, porém menor resistência ao impacto | Vida útil mais curta que PEAD | Reciclável |
| Concreto (manilha) | Pesado — exige caminhão munk/guindaste | Suscetível a corrosão em solo ácido/sulfatado | Variável, sujeita a fissuras | Não reciclável |
A escolha certa depende da carga sobre o dreno (tráfego, aterro) e do tipo de solo — dimensionamento que a equipe de engenharia da Techduto faz caso a caso, nunca por regra genérica.
Instalação passo a passo
- Escavação da vala com caimento adequado ao projeto.
- Preparação do leito de assentamento.
- Assentamento do tubo dreno.
- Envolvimento com material filtrante, quando o tubo não tem filtragem integrada.
- Reaterro compactado em camadas.
- Conexão ao ponto de descarga (outfall) ou caixa coletora.
Manutenção
Sistemas bem projetados exigem manutenção mínima. Inspeções periódicas nos pontos de descarga e caixas de inspeção evitam os dois problemas mais comuns: assoreamento (acúmulo de sedimento) e obstrução por raízes. Proteger e inspecionar a saída regularmente garante décadas de funcionamento.
Perguntas frequentes
Qual a profundidade ideal para um dreno subterrâneo?
Depende do perfil do solo e da causa do encharcamento (lençol freático, camada impeditiva ou compactação) — não existe profundidade padrão. O dimensionamento é feito pela equipe de engenharia a partir de um diagnóstico de campo.
Preciso de envoltório geotêxtil em todo sistema?
Em solos finos (areias finas, siltes), sim — o envoltório evita colmatação. Tubos com micro-fendas autolimpantes, como o Techdreno KC, dispensam essa etapa em campo.
Qual a diferença entre drenagem subterrânea e drenagem superficial?
A subterrânea capta água que já infiltrou no solo (lençol freático ou camada saturada); a superficial escoa água de chuva antes que ela infiltre. Muitas áreas precisam das duas combinadas.
Que norma regula a drenagem subterrânea no Brasil?
Depende da aplicação: NBR 15073 para drenos agrícolas em PEAD, e DNIT 093/2016-EM para drenagem subterrânea rodoviária. Não confundir com a NBR 15715, que trata de eletrodutos — norma diferente, aplicação diferente.
