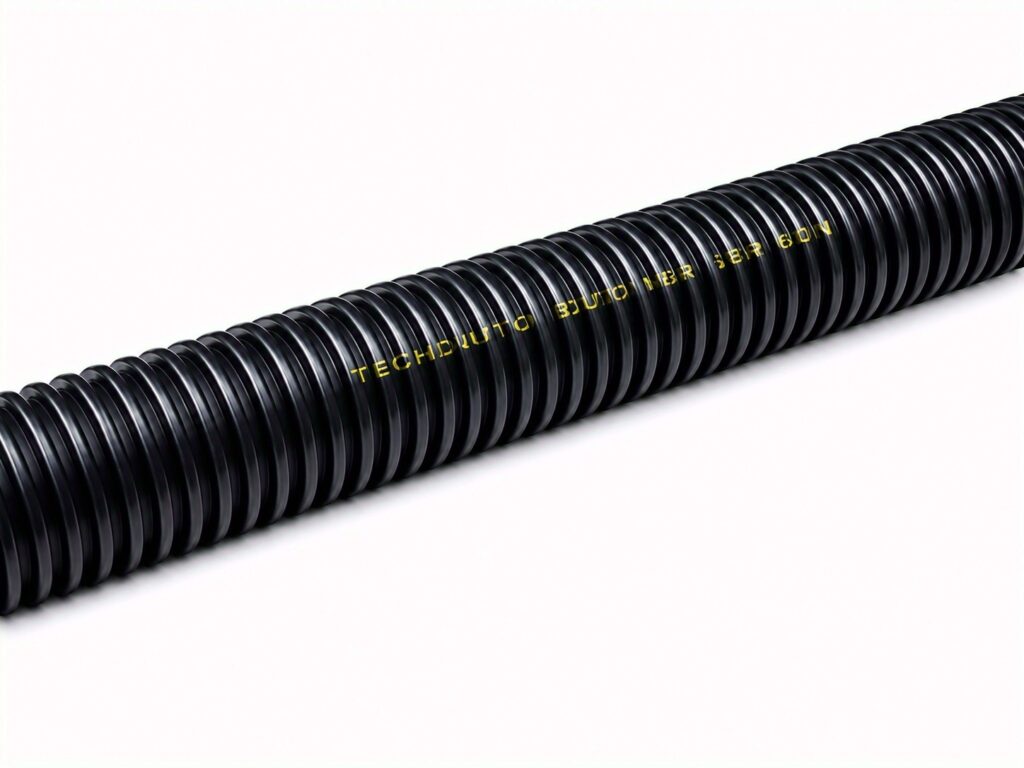

Eletroduto Corrugado PEAD – Techduto NBR
Proteção de cabos certificada NBR 15715 — 450-750N
Duto corrugado flexível em PEAD conforme NBR 15715, com compressão de 450 a 750N, guia-fio integrado e vida útil de 50+ anos para proteção de cabos elétricos, telecomunicações e fibra óptica. Disponível também nas linhas especiais UV e AC, formuladas para usinas solares.
O Problema
A Solução Eletroduto Corrugado PEAD
Diferenciais do Techduto NBR
Linhas especiais UV e AC: polímero de engenharia formulado para anos sob o sol das usinas fotovoltaicas — onde o tubo comum não aguenta.
Anti-UV reforçado
Anti-chama certificado
Aplicado em Usinas Solares em 4 países
Até 750 N — acima da NBR 15715
Especificações do eletroduto Techduto NBR
Dados técnicos do Eletroduto Corrugado PEAD – Techduto NBR
Linhas ELN e ELS
| Bitola | Diâm. Nominal | Diâm. Externo (mm) | Diâm. Interno (mm) | Embalagem |
|---|---|---|---|---|
| 5/8 | 20 | 20 | 16 | Rolos 25 ou 50m |
| 3/4 | 25 | 25 | 20 | Rolos 25 ou 50m |
| 1 | 32 | 32 | 26 | Rolos 25 ou 50m |
Linha NBR
| Bitola | Diâm. Nominal | Diâm. Externo (mm) | Diâm. Interno (mm) | Embalagem |
|---|---|---|---|---|
| 1.1/4 | 40 | 40,5 | 30,3 | Rolos 25-100m / Barras 6-12m |
| 1.1/2 | 50 | 50,5 | 40,7 | Rolos 25-100m / Barras 6-12m |
| 2 | 63 | 63,5 | 52,3 | Rolos 25-100m / Barras 6-12m |
| 3 | 90 | 90,2 | 75 | Rolos 25-50m / Barras 6-12m |
| 4 | 100 | 99 | 83 | Rolos 25-50m / Barras 6-12m |
| 4 | 110 | 111 | 94 | Rolos 25-50m / Barras 6-12m |
| 4.1/2 | 125 | 125 | 104 | Rolos 25-50m / Barras 6-12m |
| 5 | 140 | 140 | 120 | Rolos 25-50m / Barras 6-12m |
| 6 | 160 | 160 | 135 | Rolos 25-50m / Barras 6-12m |
| 8 | 200 | 200 | 170,5 | Rolos 30m / Barras 6-12m |
| 10 | 250 | 246 | 215 | Rolos 30m / Barras 6-12m |
Também conhecido como: duto corrugado, conduíte corrugado, mangueira corrugada, eletroduto flexível PEAD. Quer comparar o PEAD com outros materiais antes de decidir? Veja PEAD ou concreto: qual a melhor escolha?.
O que significam as classes 450N, 680N e 750N
Os três números indicam a resistência mínima à compressão exigida pela NBR 15715:2020 — quanto maior o número, maior a carga que o duto suporta sem deformar. A Techduto testa cada classe conforme a norma: compressão diametral (NBR 14272) e resistência ao impacto (NBR 14262), sem trincas, rasgos ou quebras.
As linhas UV e AC partem da mesma base de compressão e adicionam proteção extra: a UV tem aditivação anti-UV premium, indicada para trechos expostos ao sol (tracker, string box, passagem aérea); a AC tem proteção contra chama conforme a NBR 15715:2020, indicada para instalações próximas a pontos de calor (inversor, transformador, sala elétrica).
NBR 15715:2020 × NBR 5410:2004: o que cada norma rege
A NBR 15715:2020 é a norma específica do eletroduto — geometria, resistência à compressão, resistência ao impacto. A NBR 5410:2004 é a norma geral de instalações elétricas de baixa tensão: dimensionamento de circuito, seção de condutor, proteção contra sobrecorrente — ela referencia o uso de eletrodutos, mas não especifica o duto em si. Um projeto elétrico completo segue as duas: a NBR 5410:2004 define a instalação, a NBR 15715:2020 garante que o duto escolhido suporta a instalação.
Para redes de média tensão (cabos de 1,0 a 36,2 kV), a norma aplicável passa a ser a ABNT NBR 14039. Juntas, as três normas cobrem o ciclo completo: o duto em si (NBR 15715), a instalação de baixa tensão (NBR 5410) e a instalação de média tensão (NBR 14039).
Eletrodutos para energia renovável
Instalações de energia renovável — tanto usinas solares fotovoltaicas quanto parques eólicos — compartilham um desafio comum: cabeamento exposto a condições ambientais severas por longos períodos, muitas vezes com trechos ao ar livre antes de entrar em vala. Em uma usina solar, o cabeamento de trackers e string boxes fica exposto à radiação UV direta por anos; em um parque eólico, o cabeamento entre a base do aerogerador e a rede de coleta passa por trechos externos sujeitos a intempérie, variação térmica e, em instalações costeiras ou de alta umidade, atmosfera mais agressiva.
As linhas UV e AC da Techduto NBR foram pensadas justamente para esse tipo de exposição prolongada — a linha UV para trechos não enterrados sob radiação solar direta, e a linha AC para ambientes de maior agressividade atmosférica. Como o desafio de fundo é o mesmo — proteger o cabo em trechos expostos, antes ou fora da vala. Para parques eólicos há ainda a linha Techduto DW quando tratmos de torres mais altas com sapatas mais pesadas.
Custo de não proteger adequadamente os cabos
Quando um cabo elétrico enterrado é danificado por falta de proteção mecânica adequada — por movimentação de solo, esmagamento, ataque de roedores ou desgaste por abrasão direta com a terra — o reparo não é simples nem barato. É preciso reabrir a vala, muitas vezes já com pavimentação, grama ou outra obra por cima; localizar o ponto de falha; remover e substituir o trecho de cabo comprometido; e só então reaterrar e reconstruir o que foi removido para acessar o dano. Cada uma dessas etapas — escavação, mão de obra especializada, material de reposição, reconstrução do acabamento — soma custo, e o conjunto tende a superar com folga o valor do eletroduto que teria evitado o problema desde o início.
O custo de instalar a proteção correta na primeira vez é conhecido e previsível — o custo de não instalar só aparece no dia em que o cabo falha, e nesse momento já inclui tudo o que a proteção deveria ter evitado.

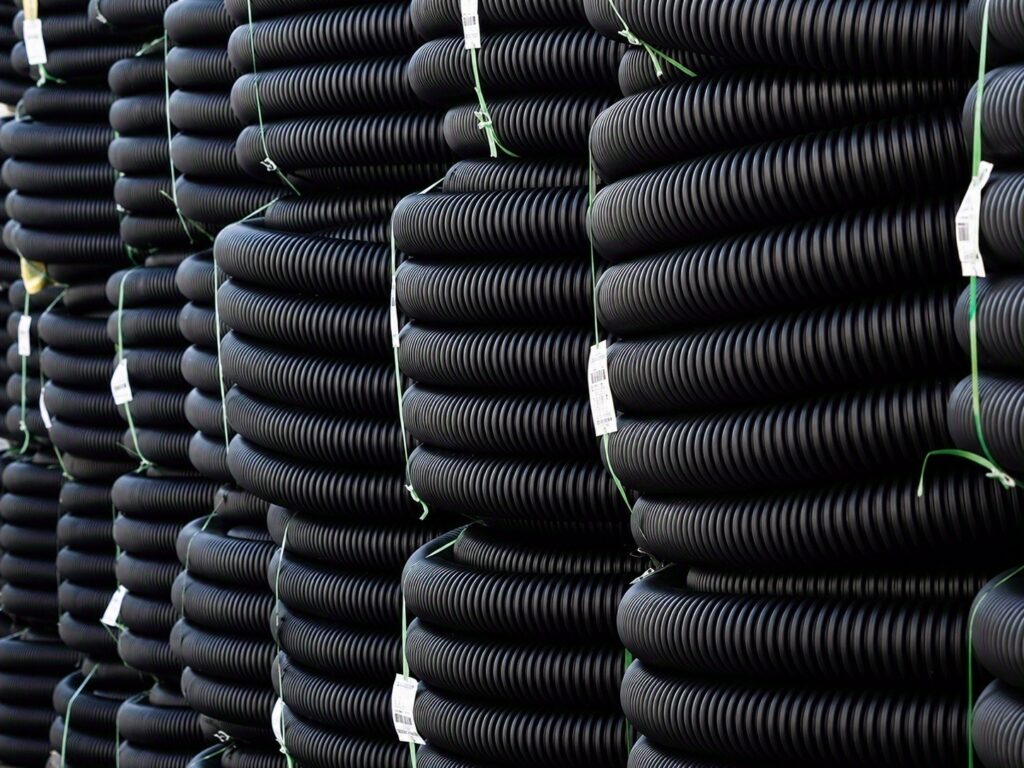

O que vem no rolo
Incluso em todo rolo.
- Fio guia — facilita a passagem de cabos ou a introdução de acessórios sem ferramenta especial.
Acessórios complementares
Conforme necessidade da obra — não vêm inclusos no rolo.

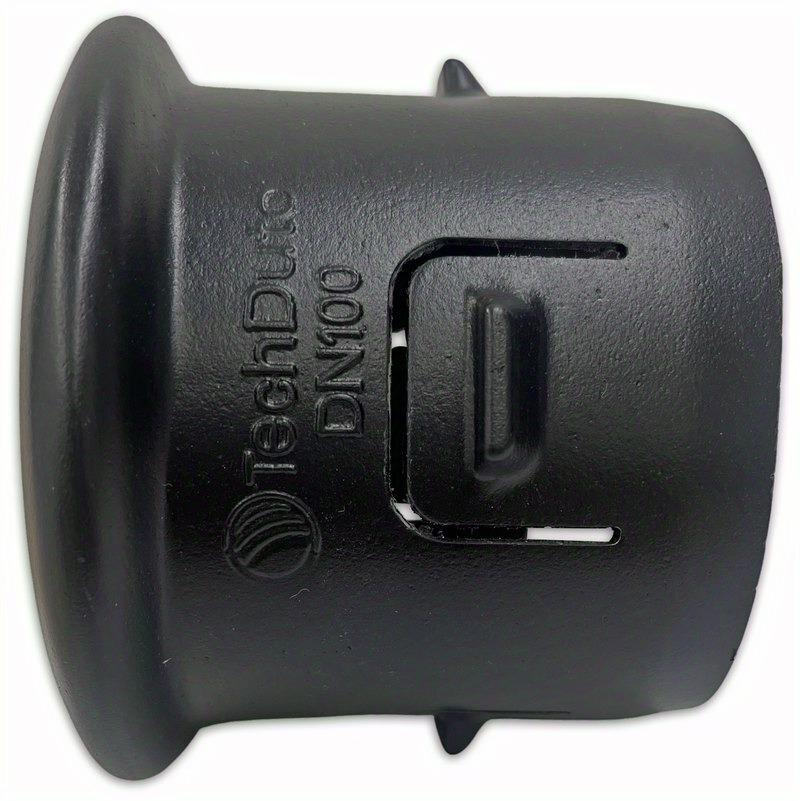

- Tampão — disponível em 100, 125, 160 e 200mm; também funciona como anti-vandalismo, vedando a ponta exposta do tubo.

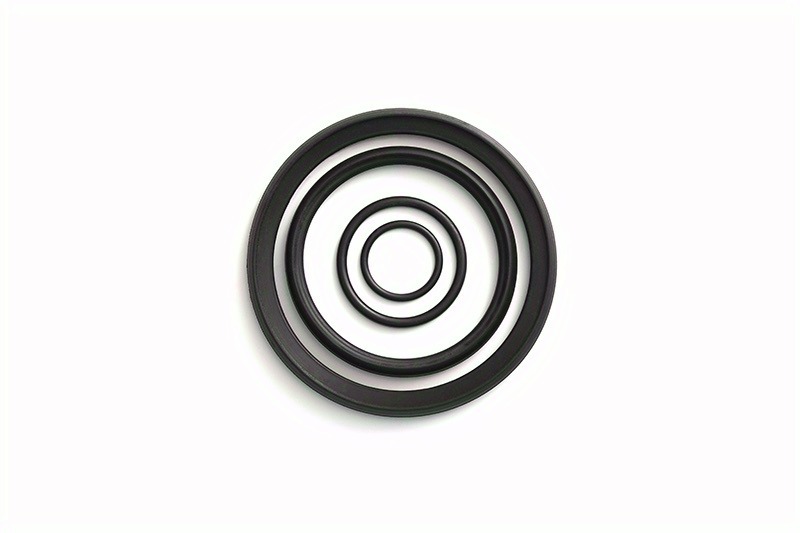

- Anéis de vedação — tipo o-ring, em borracha EPDM ou Nitrílica.

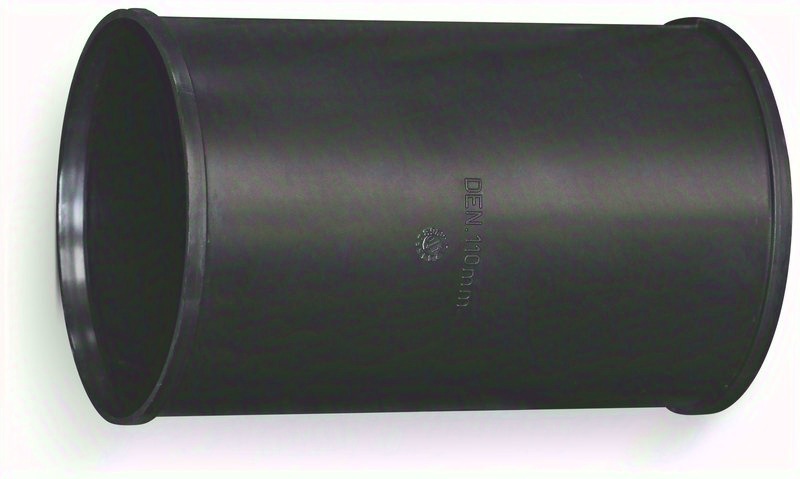

- Luva de união/emenda — comprimento de bolsa de 90 ± 2mm (200 ± 4mm no total), para conectar trechos de tubo.

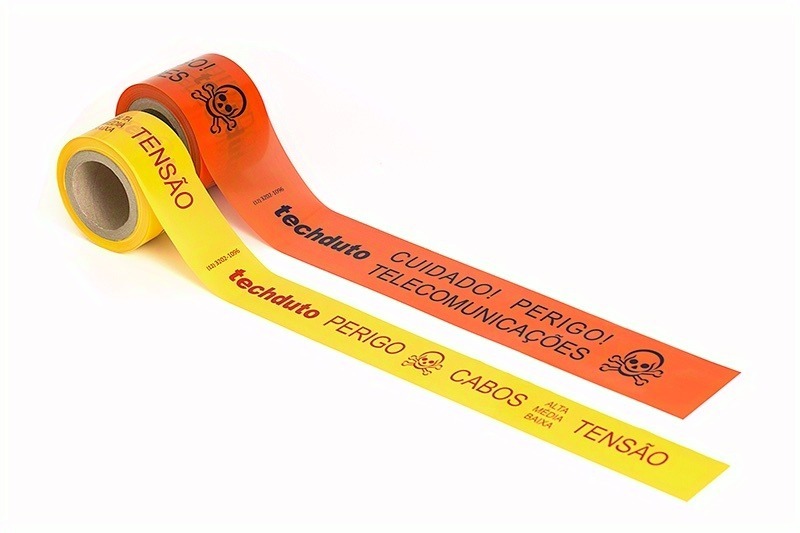

- Fita de advertência — sinaliza a presença da linha instalada para futuras escavações.
Também conhecido como
Duto corrugado para cabos, conduíte corrugado, mangueira corrugada, eletroduto flexível PEAD, duto ondulado — todos se referem ao mesmo produto: o Techduto NBR.

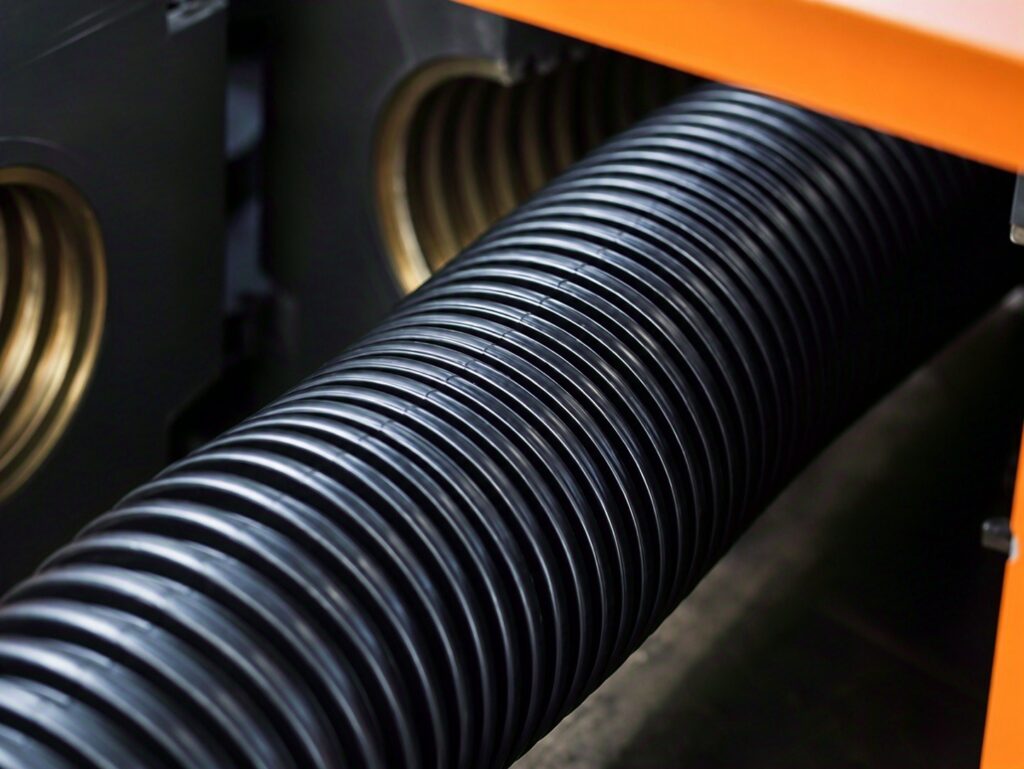

Por que a Techduto e não um revendedor: desde 1986, quando fabricou a primeira corrugadora nacional à mão, a Techduto projeta e fabrica sua própria linha de tubos corrugados — não revende, produz. Hoje com fábricas em São José dos Campos (SP), Recife (PE) e Primavera do Leste (MT), é dela mesma a engenharia por trás do Techdreno e do Geocomposto Drenante. Conheça nossa história completa →
Por que escolher o eletroduto Techduto NBR
Compressão de 450-750N
50+ Anos de Vida Útil
Instalação 35% Mais Rápida
Linha UV Reforçada
Linha AC Anti-Chama
Conforme NBR 15715
25% Menos Manutenção
Onde usar o eletroduto Techduto NBR
Onde o Eletroduto Corrugado PEAD faz a diferença
