Geocomposto Drenante PEAD 1L, 2L e 2L-F — Techduto

Drenagem tridimensional que substitui brita e areia

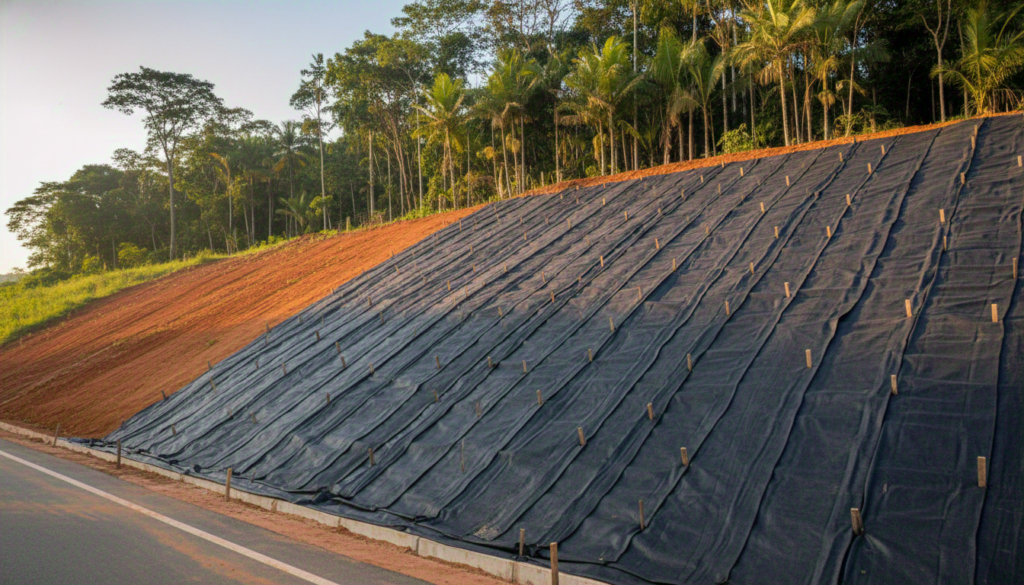

Aplicação de Geocomposto Techduto em talude rodoviário com solo vermelho brasileiro vista 2

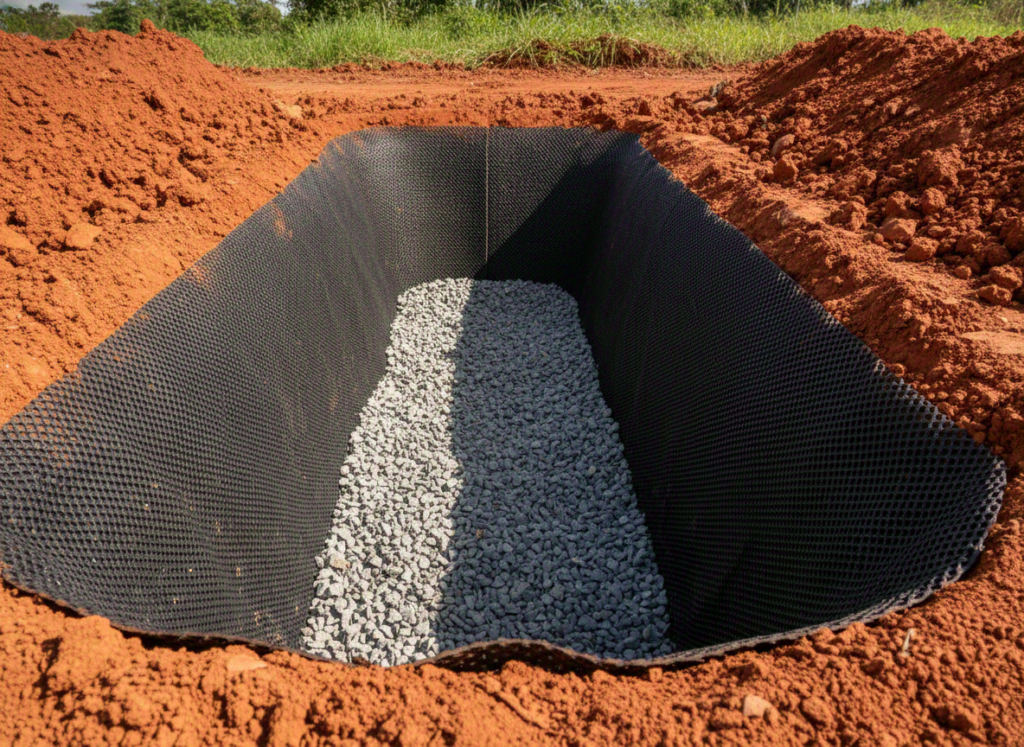

Aplicação de Geocomposto Techduto em vala drenante com brita e solo laterítico vista 3

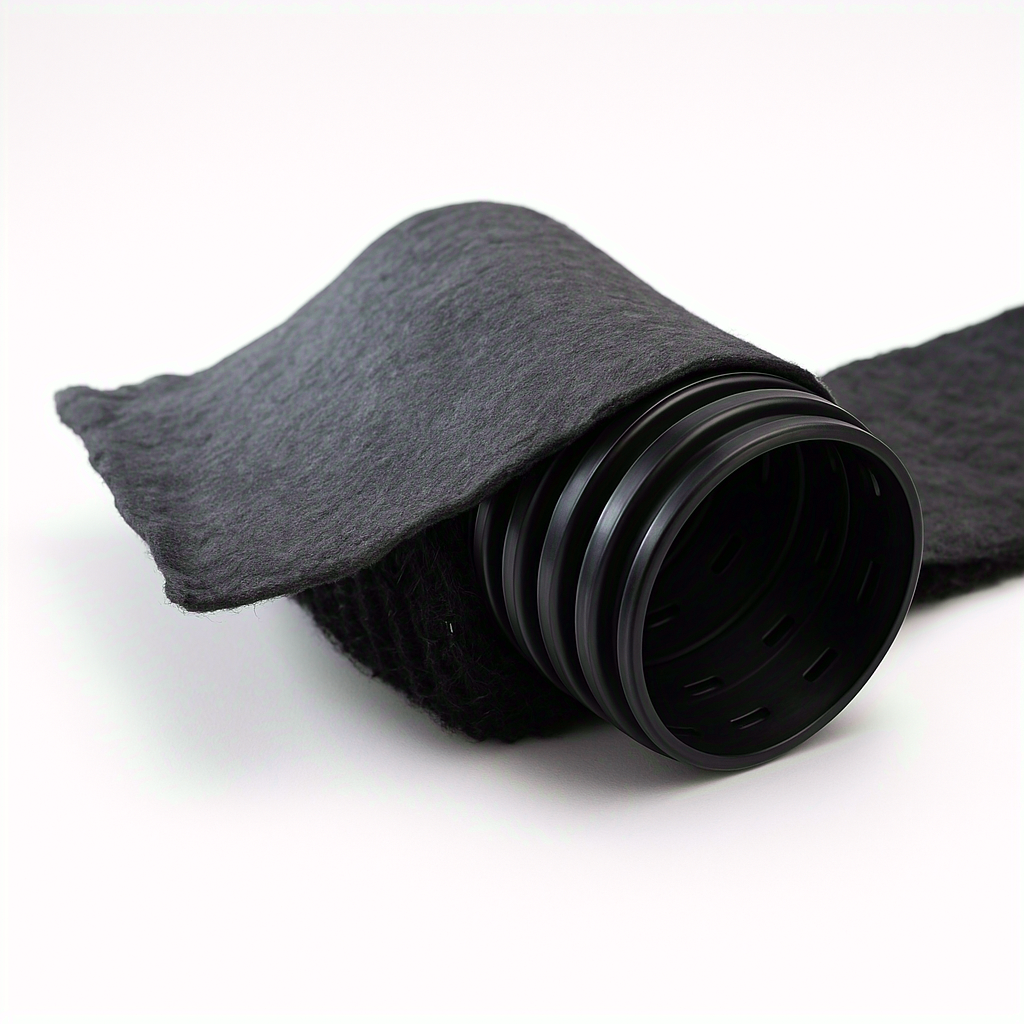

Geocomposto Techduto envolvendo tubo PEAD corrugado em trincheira drenante vista 4

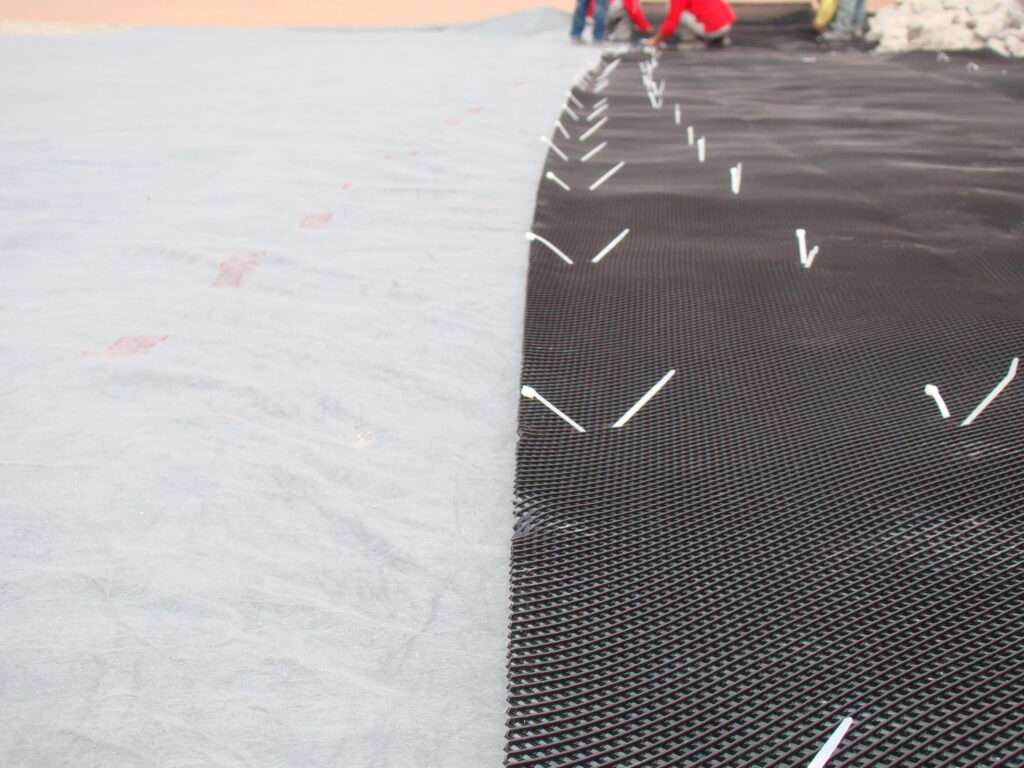

Geocomposto Techduto instalado em campo vista 5

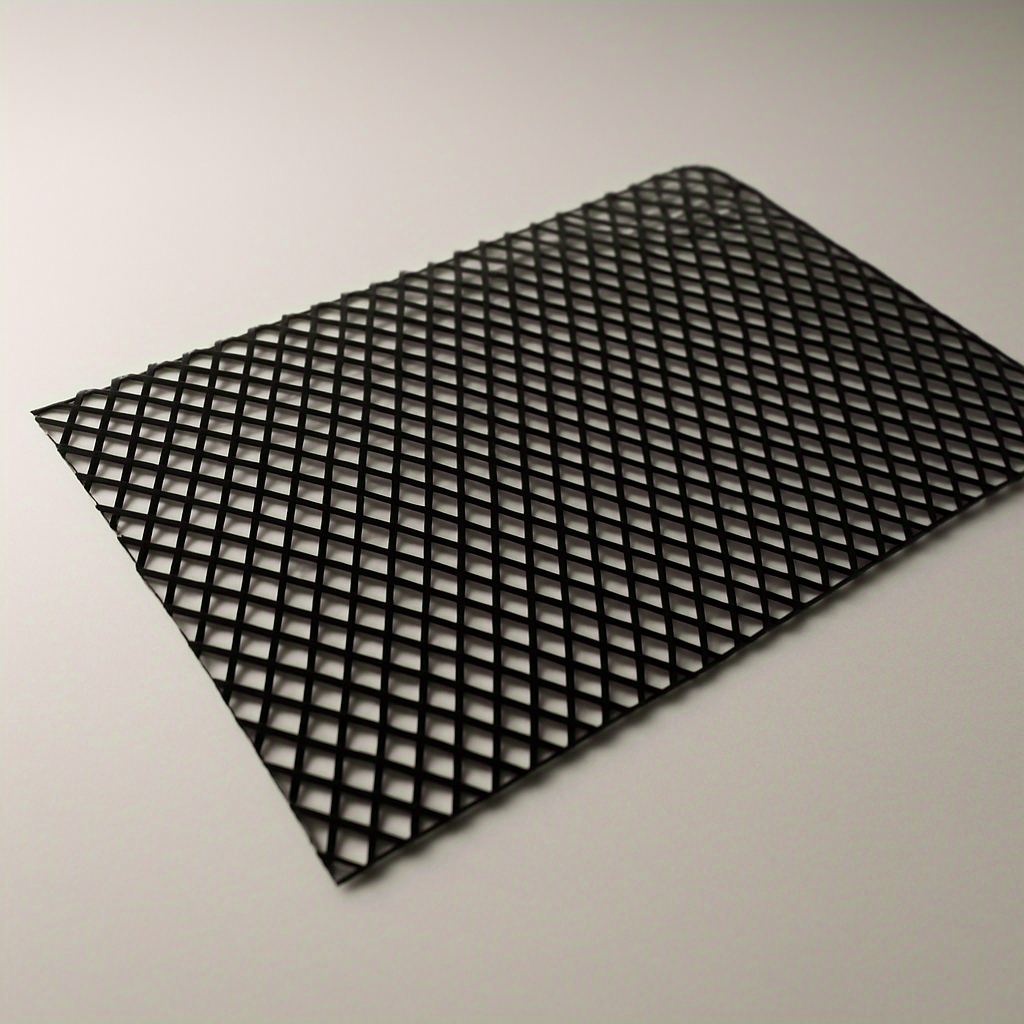

Georrede PEAD do Geocomposto Techduto, núcleo tridimensional em malha diamante vista 6

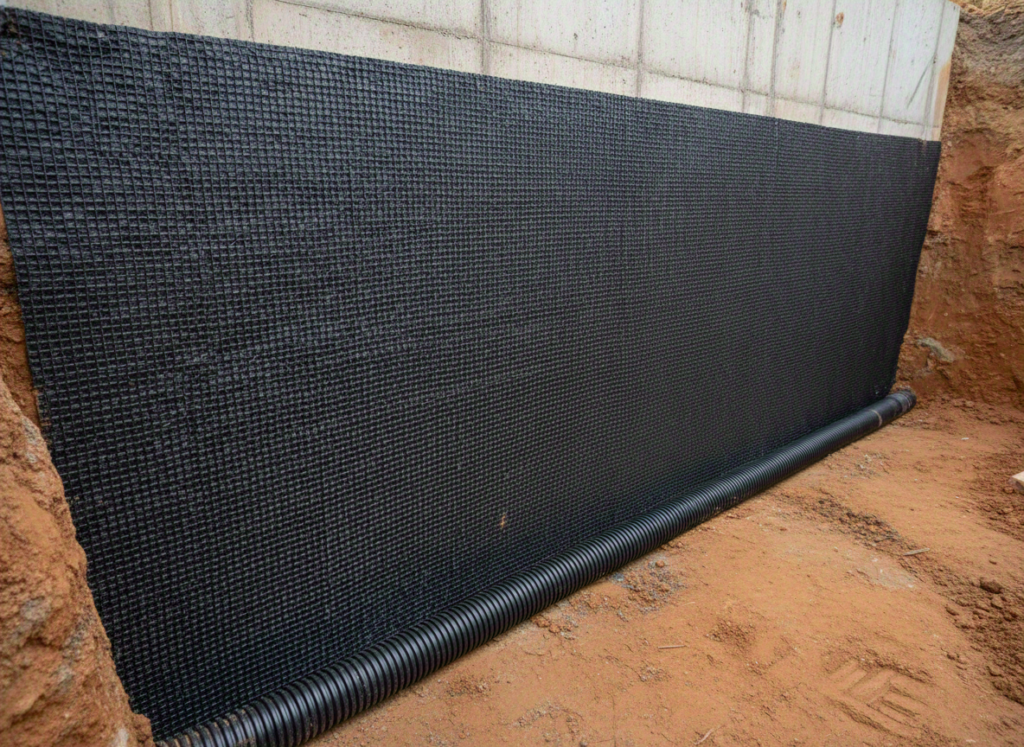

Geocomposto Drenante PEAD 1L, 2L e 2L-F — Techduto vista 7

Modelos

1LG (1L), 2LG (2L) e 2LG-F (2L-FP)

Núcleo

Georrede PEAD 3D

Cobertura

Geotêxtil não tecido

Modelo 2LG-F

Com filme impermeável

Norma

DNIT 161/2022

Geocomposto drenante com núcleo tridimensional em georrede PEAD e geotêxtil não-tecido. Substitui camadas de brita e areia com instalação 50% mais rápida. Modelos 1LG, 2LG e 2LG-F para aterros, rodovias e barragens.

Precisa de geotêxtil puro para filtragem? Conheça o Geotêxtil Bidim

Downloads Folder Techduto Geocomposto PDF — Folder do produto

O Problema

Camadas drenantes tradicionais com brita e areia exigem grande volume de material, transporte pesado e compactação cuidadosa. Em aterros sanitários, rodovias e barragens, a instalação é lenta e cara, além de ocupar espaço valioso na seção transversal das obras.

A Solução Geocomposto Drenante PEAD 1L, 2L e 2L

O Techduto Geocomposto substitui completamente as camadas de brita e areia com um núcleo georrede PEAD tridimensional que promove fluxo excelente de líquidos e gases em todas as direções. Instalação em rolos, 50% mais rápida que sistemas convencionais. O modelo 2LG-F adiciona filme impermeável integrado para dupla função: drenagem + barreira hídrica.

Especificações do Geocomposto Techduto

Dados técnicos do Geocomposto Drenante PEAD 1L, 2L e 2L-F — Techduto

Propriedade	Norma	Unidade	1LG	2LG	2LG-F
Espessura nominal	ABNT NBR ISO 9863-1	mm	6,25	5,9	5,71
Massa por unidade de área	ABNT NBR ISO 9864	g/m²	805	881	850
Densidade	ASTM D 792	g/cm³	0,949	0,949	0,949
Resistência à tração transversal	ABNT NBR ISO 10319	kN/m	9,0	15,6	10,0
Resistência ao puncionamento estático	ABNT NBR ISO 12236	kN/m	1,3	2,2	1,7
Transmissividade — gradiente 1,00	ASTM D 4716	m²/s	9,3×10⁻⁴	1,8×10⁻⁴	4,5×10⁻⁴
Transmissividade — gradiente 0,50	ASTM D 4716	m²/s	1,1×10⁻³	2,0×10⁻⁴	5,4×10⁻⁴
Transmissividade — gradiente 0,10	ASTM D 4716	m²/s	2,0×10⁻³	2,5×10⁻⁴	7,0×10⁻⁴
Transmissividade — gradiente 0,01	ASTM D 4716	m²/s	8,0×10⁻³	7,5×10⁻⁴	1,8×10⁻³

1LG 1 camada de geotêxtil · 2LG 2 camadas · 2LG-F 2 camadas + filme impermeável. Georrede em PEAD, largura 2 m, disponível em rolos de 30 e 50 m.

A nomenclatura Techduto equivale aos termos de mercado: 1LG = geocomposto drenante 1L (1 camada de geotêxtil) · 2LG = geocomposto drenante 2L (2 camadas) · 2LG-F = geocomposto drenante 2L-FP / forma perdida (2 camadas + filme impermeável).

Qual linha de Geocomposto usar em cada aplicação

A escolha entre 1L, 2L e 2L-F depende da carga sobre o sistema e da necessidade (ou não) de uma barreira impermeável entre o geocomposto e o outro lado da estrutura — critério de aplicação alinhado à DNIT 161/2022 (geossintéticos em obras rodoviárias).

Baixa carga, sem necessidade de barreira (jardim, telhado verde, subsolo residencial) → linha 1L, mais leve, uma camada de geotêxtil.
Carga elevada de tráfego ou estrutura (rodovia, túnel, plataforma) → linha 2L, duas camadas de geotêxtil.
Necessidade de barreira impermeável (muro de arrimo, aterro sanitário) → linha 2L-F, forma perdida, com filme impermeável entre as camadas.

1L Jardim, telhado verde, subsolo residencial

2L Rodovia, túnel, plataforma

2L-F Muro de arrimo, aterro sanitário

Muro de arrimo2L-F

O geocomposto substitui a camada drenante granular atrás do muro, aliviando o empuxo hidrostático sobre a estrutura. A linha 2L-F isola o lado seco do muro com o filme impermeável, evitando que a água drenada volte a pressionar a parede.

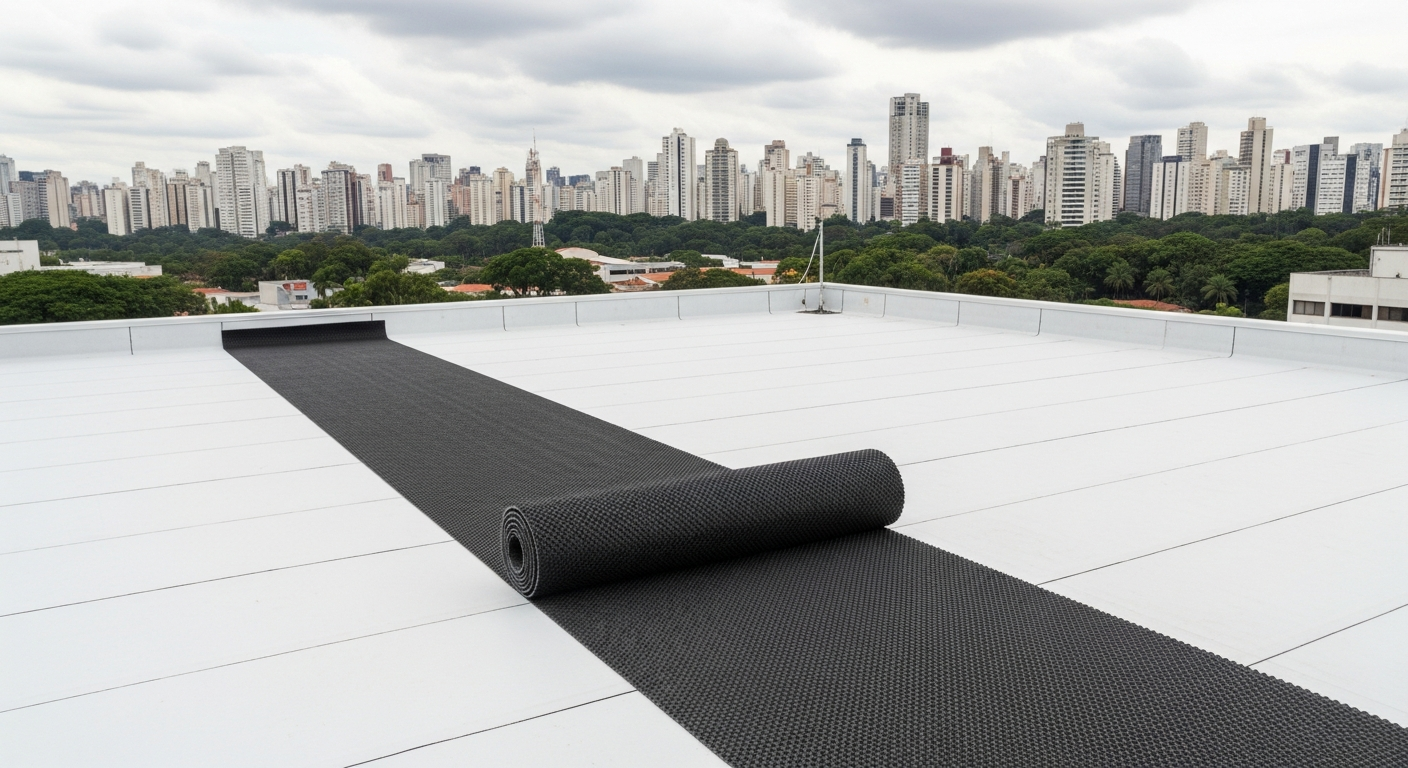

Telhado verde1L

Camada drenante leve sob o substrato de plantio, evitando empoçamento e sobrecarga estrutural na laje. A linha 1L atende a carga baixa típica de coberturas ajardinadas sem adicionar peso desnecessário ao projeto.

Aterro sanitário2L-F

O geocomposto capta e conduz o líquido percolado (chorume) e os gases gerados pela decomposição dos resíduos, protegendo a manta de impermeabilização de base. A linha 2L-F reforça a barreira de contenção exigida nesse tipo de projeto.

Por que a Techduto e não um revendedor: desde 1986, quando fabricou a primeira corrugadora nacional à mão, a Techduto projeta e fabrica sua própria linha de tubos corrugados — não revende, produz. Hoje com fábricas em São José dos Campos (SP), Recife (PE) e Primavera do Leste (MT), é dela mesma a engenharia por trás do Techdreno e do Geocomposto Drenante. Conheça nossa história completa →

Por que escolher o Geocomposto Techduto

Substitui Brita e Areia

Núcleo 3D

Instalação Rápida

3 Modelos

Resistência Total

Proteção Ambiental

Onde usar o Geocomposto drenante

Onde o Geocomposto Drenante PEAD 1L, 2L e 2L faz a diferença

Infraestrutura

Rodovias e Estradas

Drenagem planar de base e sub-base substituindo brita

Ver segmento

Energia

Usinas Fotovoltaicas

Controle de umidade e drenagem em plataformas solares

Ver segmento

Agronegócio

Drenagem Agrícola

Drenagem de solo e controle de umidade em grandes áreas

Ver segmento

Infraestrutura

Ferrovias

Drenagem planar sob lastro ferroviário

Ver segmento

Soluções relacionadas

Este produto faz parte das seguintes soluções Techduto:

Drenar e manejar água Estabilizar e reforçar o solo

Perguntas Frequentes

Dúvidas comuns sobre o Geocomposto Drenante PEAD 1L, 2L e 2L-F — Techduto

Sim. O núcleo tridimensional em georrede PEAD promove o mesmo fluxo de líquidos e gases que uma camada de brita, com vantagens: instalação mais rápida, menor volume de material, sem necessidade de transporte pesado e compactação.

O 1LG (uma camada de geotêxtil + georrede) para filtração com drenagem. O 2LG (geotêxtil dos dois lados) para drenagem com filtração dupla. O 2LG-F (filme PEAD + georrede + geotêxtil) quando precisa de barreira hídrica impermeável além da drenagem.

Sim. O geocomposto é amplamente utilizado em aterros sanitários para drenagem de líquidos e gases, substituindo camadas de brita com menor espessura e instalação mais rápida. A resistência química é essencial nesse ambiente.

Superior a 50 anos. O PEAD da georrede e o geotêxtil são resistentes a agentes químicos, biológicos e condições agressivas do solo, mantendo suas propriedades de drenagem por décadas.

O geocomposto é fornecido em rolos. Basta desenrolar sobre a superfície preparada e posicionar conforme o projeto. Não requer compactação. As emendas são feitas por sobreposição mínima de 30cm entre mantas.

Sim. O núcleo 3D em georrede PEAD mantém sua estrutura sob compressão. Para aplicações sob pavimentos com tráfego pesado, consulte nossa equipe técnica para dimensionamento do modelo adequado.
