A drenagem de uma pilha de estéril remove a água infiltrada antes que ela sature o maciço, elimine a resistência ao cisalhamento e provoque ruptura. Tubos PEAD perfurados na base, geocomposto drenante nas camadas internas e geotêxtil filtrante nos pontos de saída formam o sistema que garante estabilidade e conformidade regulatória.

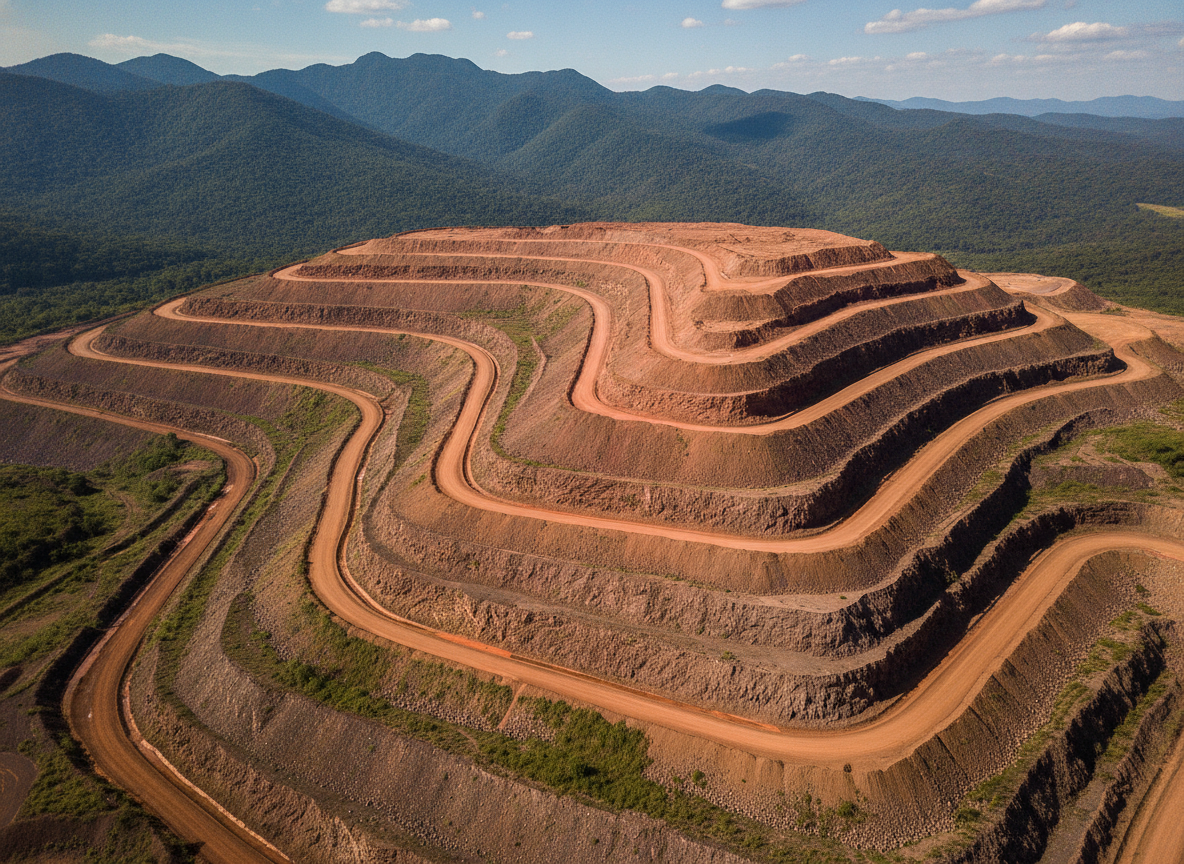

Como funciona a drenagem de uma pilha de estéril?
A pilha de estéril acumula rocha e solo removidos para acessar o minério. Sem drenagem de base eficiente, a água eleva a poro-pressão, reduz o ângulo de atrito e aumenta o risco de liquefação — mecanismo central das rupturas catalogadas pela ANM. A Lei 14.066/2020 e a Resolução ANM 95/2022 exigem plano de drenagem detalhado para toda estrutura de disposição de resíduos sólidos de mineração.
O que é uma pilha de estéril e por que ela precisa de drenagem?
Estéril é o material removido para expor a jazida — solo, rocha e argila sem valor econômico. Em grandes minas brasileiras, as pilhas chegam a dezenas de metros de altura e milhões de toneladas. A água de chuva se infiltra nessa massa heterogênea e, sem saída controlada, acumula pressão nos poros do material.
A poro-pressão elevada reduz a tensão efetiva e, consequentemente, a resistência ao cisalhamento — o mecanismo físico que mantém a pilha estável. O risco de liquefação aumenta em materiais finos saturados (argilas, siltes). A drenagem de base é o controle primário: remove a água antes que ela se acumule.

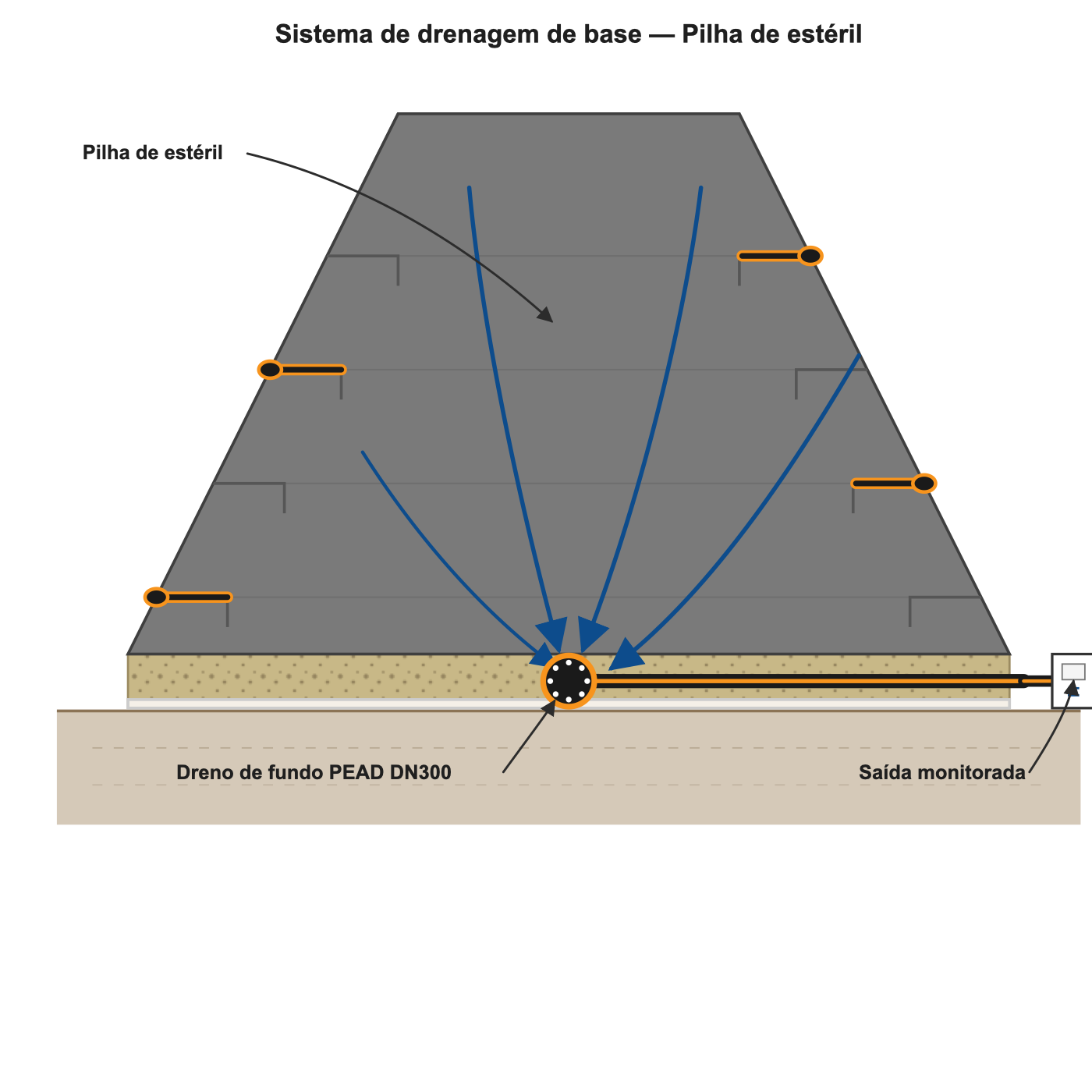

Quais são os componentes do sistema de drenagem de base?
Um sistema de drenagem de pilha de estéril tem três camadas funcionais:
- Dreno de fundo (base): tubo PEAD perfurado DN200–400 instalado longitudinalmente sob a pilha antes do início do empilhamento, em colchão de brita ou geocomposto drenante. Conduz a água coletada até o ponto de saída monitorado.
- Colchão drenante: camada de brita ou geocomposto drenante com geotêxtil filtrante entre o estéril e o dreno. Distribui o fluxo e impede a migração de finos para dentro do tubo (filtro chaminé).
- Drenos horizontais de alívio: tubos PEAD perfurados instalados nas bermas das bancadas para interceptar o lençol e reduzir a pressão em cada nível do talude.
O coeficiente de Manning do PEAD parede dupla (n ≈ 0,009–0,011) garante capacidade de escoamento com diâmetro menor que o concreto, reduzindo custo e peso em instalações em terreno acidentado.
O que muda no sistema quando se adota dry stacking?
O dry stacking (empilhamento a seco) processa o rejeito ou estéril para reduzir a umidade antes de empilhá-lo, eliminando as barragens de rejeito líquido — forma de disposição proibida em modalidade de montante pela Lei 14.066/2020. A demanda por drenagem muda, não desaparece:
- A água residual do material “seco” ainda precisa de coleta na base — geocomposto drenante sob a pilha substitui a camada de brita com vantagem logística em áreas remotas.
- A chuva que cai diretamente sobre a pilha exige sistema de drenagem superficial (valetas perimetrais, descidas, dissipadores de energia) para evitar erosão e carreamento de finos.
- O geotêxtil filtrante nas saídas impede que finos contaminem o ponto de monitoramento.
Quais produtos usar em cada ponto da pilha?
| Ponto da pilha | Problema | Produto recomendado |
|---|---|---|
| Base / fundo | Acúmulo de poro-pressão, liquefação | Tubo PEAD DN200–400 perfurado + geocomposto drenante |
| Camadas intermediárias (bermas) | Lençol suspenso entre bancadas | Drenos horizontais de alívio — tubo PEAD perfurado DN100–200 |
| Filtro de saída | Migração de finos, colmatação | Geotêxtil não-tecido filtrante (Bidim ou equivalente) |
| Drenagem superficial das bancadas | Erosão, carreamento de finos | Valeta com geocomposto + descida em tubo PEAD liso |
| Condução até ponto de monitoramento | Tráfego pesado de equipamentos sobre o tubo | Techdreno DW SN8 (rigidez anular certificada) |
O que exige a regulação brasileira?
Três instrumentos regulatórios definem as obrigações para estruturas de disposição de resíduos de mineração no Brasil:
- Lei 14.066/2020 — proíbe construção, alteamento ou ampliação em método de montante; exige descaracterização das barragens existentes nessa modalidade; define responsabilidade civil e criminal do empreendedor.
- Resolução ANM 95/2022 — regulamenta a Lei 14.066; exige Plano de Gestão de Segurança de Barragem (PGSB), auditorias periódicas, instrumentação e monitoramento de poro-pressão.
- GISTM (Global Industry Standard on Tailings Management, 2020) — padrão internacional adotado por mineradoras com listagem em bolsas internacionais; exige “zero danos fatais” e drenagem de base documentada como controle crítico de segurança.
O plano de drenagem deve especificar o sistema de coleta, as vazões de projeto, os critérios de filtro (compatibilidade granulométrica geotêxtil × estéril) e o monitoramento dos pontos de saída. A documentação técnica do produto — certificados de rigidez anular SN, laudos de geotêxtil conforme ABNT NBR 13246 — faz parte do dossiê exigido nas auditorias da ANM.
Perguntas frequentes
A pilha de estéril recebe rocha e solo sólidos; a barragem de rejeito, originalmente, recebia polpa úmida. Com a proibição do método de montante (Lei 14.066/2020), o dry stacking aproxima os dois: ambos agora exigem drenagem de base com tubo PEAD perfurado e colchão filtrante, mas a pilha de estéril tem menor umidade inicial.
O Techdreno DW com rigidez anular SN8 (≥ 800 N/m²) suporta recobrimento de 0,8 m a 6,0 m com tráfego pesado, conforme DNIT 093/2016-EM. Para instalação sob equipamentos de grande porte com recobrimento mínimo, consulte a equipe de engenharia Techduto para verificação específica da carga.
O filtro chaminé é uma camada vertical de material granular ou geotêxtil que intercepta o fluxo interno antes que ele atinja o dreno, retendo os finos. Na pilha de estéril é instalado na transição entre o estéril fino e o dreno de base, evitando colmatação do tubo por migração de partículas.
A ANM 95/2022 não especifica marcas ou materiais, mas exige que o sistema de drenagem seja projetado por responsável técnico habilitado, com memória de cálculo, critérios de filtro documentados e monitoramento dos pontos de saída. Produtos com certificação técnica (ensaios de rigidez, permeabilidade e compatibilidade química) facilitam o dossiê de auditoria.
Em muitos projetos, sim. O geocomposto drenante (núcleo tridimensional PEAD + geotêxtil filtrante) oferece transmissividade hidráulica equivalente a uma camada de brita de 15–30 cm, com vantagem logística decisiva em minas remotas: menor peso de transporte e instalação mecanizada mais simples. Requer projeto geotécnico para verificar compatibilidade com as cargas específicas.
