Duto corrugado flexível em PEAD com padrão de dimensão, resistência à compressão e impacto, conforme as normas ABNT NBR 15715 (linha techduto NBR) e até mesmo acima dela com formulações especiais UV, AC e resistência de 750 N.

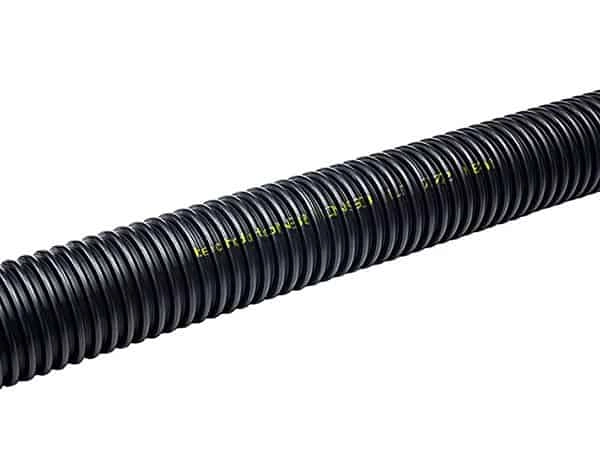

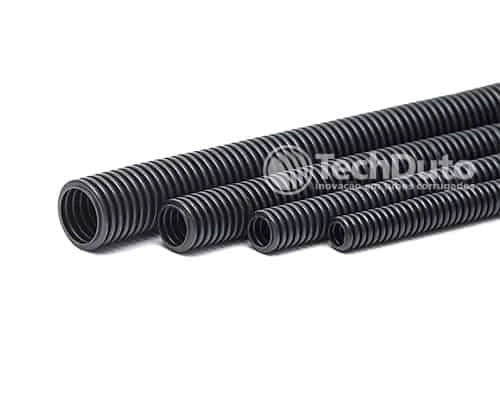

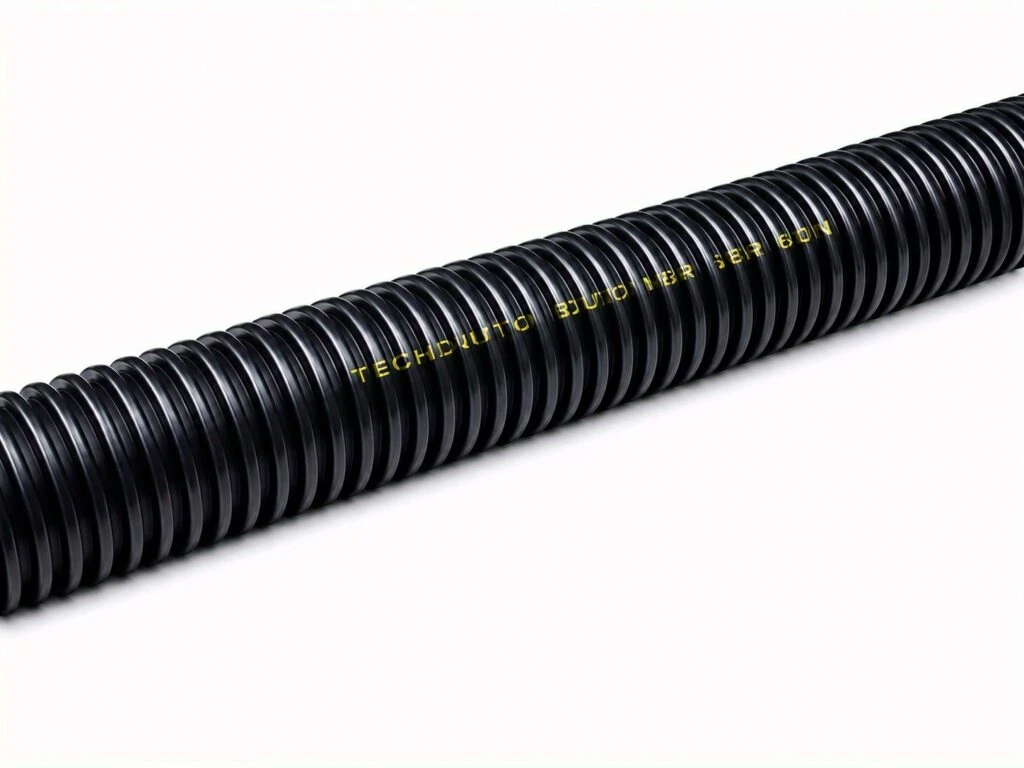

O Techduto NBR é um tubo corrugado em PEAD (Polietileno de Alta Densidade) projetado especificamente para proteger cabos elétricos, de telecomunicações e fibras óticas em projetos de construção e infraestrutura. Fabricado conforme normas ABNT NBR 15715, oferece resistência superior a impactos mecânicos, umidade e corrosão, garantindo integridade de redes subterrâneas ou expostas.
Características Técnicas Principais
Vantagens
Precisa de parede dupla e interior liso? Veja o Techduto DW.
A partir de 32 mm a linha Techduto já pode conter fio guia ou arame guia para sua praticidade e comodidade até mesmo em pequenas instalações. Nas linhas de 40 mm até 250 mm o fio guia é padrão.
Linhas especiais UV e AC — foram desenvolvidas especialmente atender as exigentes demandas da aplicação em usinas fotovoltaicas (UFV). Já se encontram presentes em dezenas de sites em vários países da América Latina, como, por exemplo: Brasil, Chile, Argentina e México.
Além dessas linhas padrão, nós já desenvolvemos várias outras linhas personalizadas para nossos clientes. Como, por exemplo, os tubetes com um corte específico (por exemplo: 5 cm) entregues já cortados para tratamento biológico de esgoto, entre outros.
O tubo corrugado em PEAD serve para proteger cabos elétricos e de telecom contra impacto, umidade e corrosão, especialmente em instalações subterrâneas ou expostas.
Para instalar, cave a valeta ou posicione em suporte, assente o tubo, emende com luva e O-ring, e passe os cabos com ajuda do fio guia interno. Dependendo da bitola dos cabos é necessária a passagem do cabo guia antes de tracionar os cabos.
A união é feita com luva de emenda e anéis de vedação (O-ring), encaixando por pressão até travar — garantindo vedação e continuidade do duto.
A linha NBR atende à norma 15715 e é robusta; a UV resiste à radiação solar com uma camada extra de aditivo especial Anti-UV; e a AC possui aditivo anti-chama certificado.
| Bitola | Diâmetro Nominal | Diâmetro Externo (mm) | Diâmetro Interno (mm) | Embalagem |
|---|---|---|---|---|
| 5/8 | 20 | 20 | 16 | Rolos com 25 ou 50m |
| 3/4 | 25 | 25 | 20 | Rolos com 25 ou 50m |
| 1 | 32 | 32 | 26 | Rolos com 25 ou 50m |
| Bitola | Diâmetro Nominal | Diâmetro Externo (mm) | Diâmetro Interno (mm) | Embalagem |
|---|---|---|---|---|
| 1.1/4 | 40 | 40,5 | 30,3 | Rolos com 25, 50 e 100m – Barras com 6 e 12m |
| 1.1/2 | 50 | 50,5 | 40,7 | Rolos com 25, 50 e 100m – Barras com 6 e 12m |
| 2 | 63 | 63,5 | 52,3 | Rolos com 25, 50 e 100m – Barras com 6 e 12m |
| 3 | 90 | 90,2 | 75 | Rolos com 25 e 50m – Barras com 6 e 12m |
| 4 | 100 | 99 | 83 | Rolos com 25 e 50m – Barras com 6 e 12m |
| 4 | 110 | 111 | 94 | Rolos com 25 e 50m – Barras com 6 e 12m |
| 4.1/2 | 125 | 125 | 104 | Rolos com 25 e 50m – Barras com 6 e 12m |
| 5 | 140 | 140 | 120 | Rolos com 25 e 50m – Barras com 6 e 12m |
| 6 | 160 | 160 | 135 | Rolos com 25 e 50m – Barras com 6 e 12m |
| 8 | 200 | 200 | 170,5 | Rolos com 30m - Barras com 6 e 12m |
| 10 | 250 | 246 | 215 | Rolos com 30 e 50m - Barras de 6 e 12m |
