Dreno francês é uma vala preenchida com material granular e envolvida por manta geotêxtil, que capta a água que satura o solo e a conduz para um ponto de saída. Ele não trabalha na superfície: resolve a água que já entrou no terreno e está encharcando a base.
O que é um dreno francês
O nome não tem relação com a França — vem de Henry French, o agricultor norte-americano que descreveu a técnica em 1859. É a mesma lógica de drenagem subterrânea usada hoje em rodovia, lavoura e obra urbana, só que com materiais que evoluíram bastante desde então.
Como funciona: por que a água entra no dreno
A água no solo se move do ponto de maior para o de menor pressão. A vala preenchida com brita cria um caminho de altíssima permeabilidade — muito mais fácil para a água percorrer do que o solo compactado ao redor. Ela entra no dreno, escoa por gravidade pela declividade e sai no destino previsto em projeto.
O que faz o sistema durar é a manta geotêxtil. Ela deixa a água passar e segura as partículas finas de solo. Sem ela, o silte migra para dentro da brita, preenche os vazios e o dreno perde capacidade, e a perda costuma aparecer poucos anos depois da execução.
Dreno francês com brita ou com tubo corrugado?
As duas versões existem e servem a situações diferentes.
Só brita e manta funciona em trechos curtos, vazão baixa e onde há declividade natural boa. É mais simples de executar, mas a capacidade de condução é limitada pelos vazios entre as pedras.
Com tubo corrugado perfurado no fundo da vala, a água encontra um canal aberto em vez de percorrer os interstícios da brita. A capacidade de condução sobe muito, o comprimento possível do trecho aumenta e o sistema tolera vazão de pico sem represar.
A regra prática: se o trecho passa de alguns metros, se há contribuição de área grande, ou se o dreno precisa vencer distância até a saída, o tubo deixa de ser opcional. Em obra de infraestrutura, agrícola ou industrial, a versão com tubo é a norma — não a exceção.
O Techdreno é o tubo corrugado de PEAD da Techduto para essa função, de 50 a 250 mm, fabricado conforme a NBR 15073. Na linha KC, as micro-fendas funcionam como filtro autolimpante e dispensam a manta envoltória no tubo — o que elimina uma etapa de campo. Atenção para não confundir: isso é a manta no tubo; o envelope de geotêxtil que forra a vala, descrito acima, continua necessário.
Onde o dreno francês resolve
- Terreno que encharca e não seca — água subsuperficial sem caminho de saída
- Base de muro de arrimo — alívio da poropressão que empurra a estrutura
- Talude — reduz a saturação que dispara escorregamento
- Quadra esportiva e campo — devolve o uso depois da chuva em horas, não em dias
- Lavoura com solo saturado — rebaixa o lençol na zona de raiz
- Contorno de fundação e subsolo — impede que a água chegue à estrutura

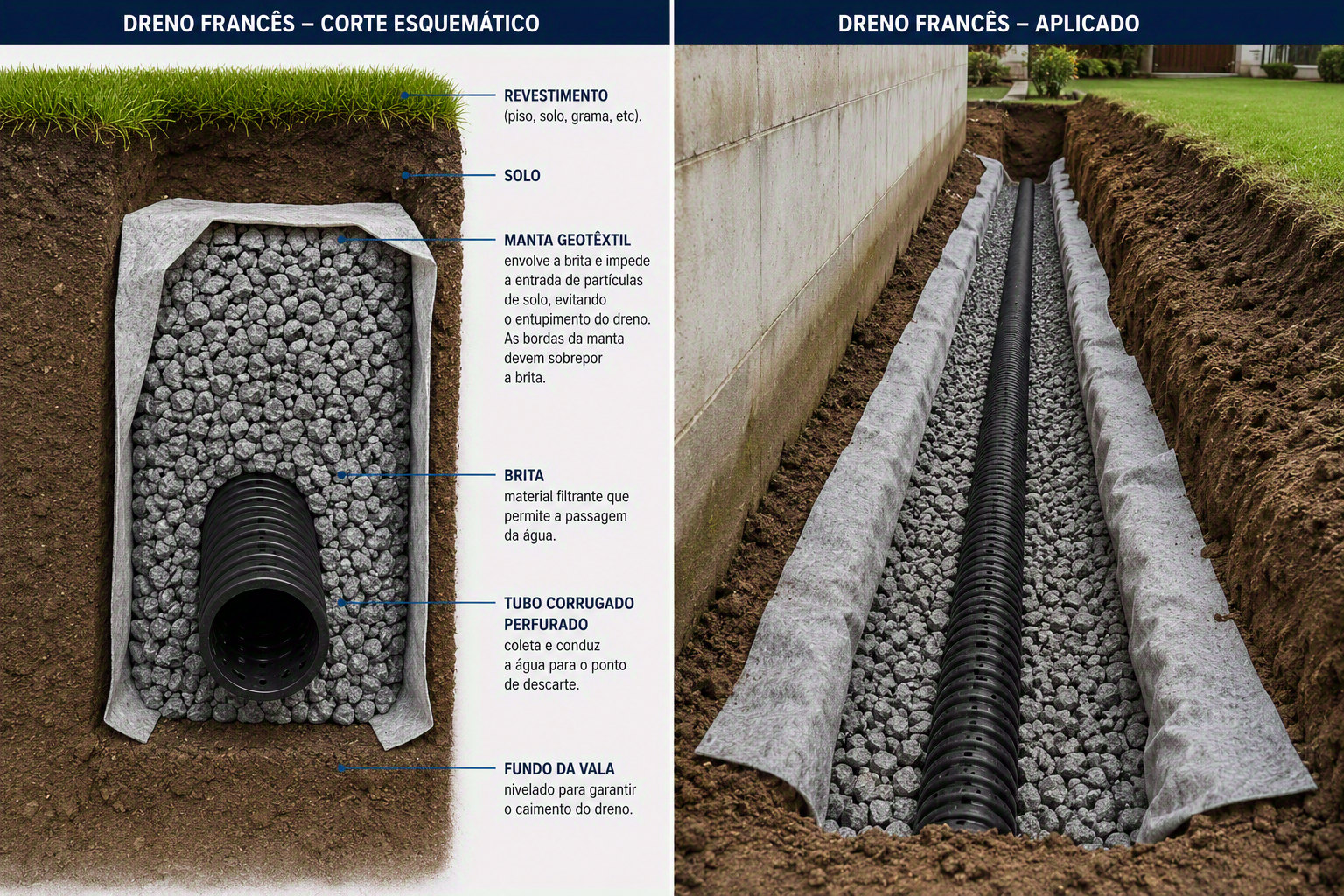

Como executar, passo a passo
- Defina o destino da água antes de cavar. Um dreno sem saída definida vira um reservatório enterrado. O ponto de descarga governa todo o traçado.
- Abra a vala com declividade contínua. A água escoa por gravidade: qualquer contra-declive gera acúmulo e sedimentação. Confira o caimento com nível ao longo de todo o trecho, não só nas pontas.
- Forre a vala com manta geotêxtil, deixando sobra suficiente nas laterais para fechar o pacote por cima ao final.
- Assente o tubo corrugado perfurado no fundo, com as perfurações posicionadas conforme a orientação do fabricante.
- Preencha com brita limpa e graduada. Material sujo ou com finos compromete o sistema desde o primeiro dia.
- Feche o envelope de geotêxtil por cima da brita, sobrepondo as abas.
- Cubra e identifique o traçado no as-built, para que manutenção futura não rompa o dreno.
Declividade, profundidade e largura: o que define cada número
Não existe medida universal — os números vêm do projeto, e é isso que separa um dreno que funciona de um que entope.
- Declividade precisa ser contínua e suficiente para manter velocidade de escoamento. Pouco caimento deposita sedimento; caimento excessivo em solo erodível traz outro conjunto de problemas.
- Profundidade é função de onde está a água que se quer captar. Drenar a base de um pavimento é diferente de rebaixar lençol em área agrícola.
- Largura e diâmetro saem da vazão de contribuição. Subdimensionar o tubo é o erro que aparece só na primeira chuva forte.
Para uma estimativa rápida de vazão e diâmetro antes do detalhamento, a calculadora de drenagem resolve o cálculo pela fórmula de Manning direto no navegador.
Os erros que entopem um dreno francês
- Executar sem manta geotêxtil — o mais comum e o mais caro. O dreno funciona no primeiro ano e falha silenciosamente depois.
- Brita com finos — reduz o índice de vazios e acelera a colmatação.
- Contra-declive em algum trecho — cria bolsão de água parada e ponto de sedimentação.
- Saída mal resolvida — dreno que descarrega em ponto que também alaga não drena nada.
- Tubo subdimensionado — funciona na chuva média e represa na de projeto.
- Compactar por cima sem proteção — rompe tubo e rasga manta antes mesmo da obra terminar.
Quanto custa
O custo por metro é governado por escavação, volume de brita, tipo de manta e diâmetro do tubo — nessa ordem, na maioria dos casos. O item que mais pesa costuma ser o transporte e o lançamento da brita, não o tubo.
Vale comparar com o custo de não drenar: obra parada por terreno impraticável, recomposição de talude, patologia em fundação e safra perdida em área saturada.
Perguntas frequentes
Dreno de vala preenchida com brita e manta (o dreno francês clássico), dreno com tubo corrugado perfurado dentro da vala — usado quando há vazão relevante ou trecho longo — e o dreno com geocomposto, que substitui a brita por um núcleo drenante já envolvido em geotêxtil, onde há restrição de espaço ou de acesso a material granular.
De forma geral: drenagem superficial (conduz a água que corre sobre o terreno), drenagem subterrânea ou profunda (capta a água que já está no solo, caso do dreno francês), drenagem de base ou de pavimento (protege a estrutura da via) e drenagem agrícola (rebaixa o lençol na zona de raiz).
É a versão sem tubo: a vala é forrada com manta geotêxtil e preenchida com brita, e a própria brita conduz a água pelos vazios entre as pedras. Funciona em trecho curto e vazão baixa; quando a distância ou a contribuição aumentam, a capacidade dos vazios não basta e é preciso incluir o tubo corrugado.
A drenagem subterrânea. Ela intercepta e conduz para fora a água que satura o perfil do solo, rebaixando o lençol na área de interesse. O dreno francês é a forma mais difundida dessa técnica.
Precisa. Sem a manta, as partículas finas do solo migram para dentro da brita e colmatam o sistema. É a diferença entre um dreno que trabalha por décadas e um que perde eficiência em poucos anos.
Algumas Referências
- ABNT NBR 15073 — Tubos corrugados de polietileno para drenagem
- French, H. F. Farm Drainage (1859) — descrição original da técnica
