Un drenaje francés es una zanja rellena de material granular y envuelta en manta geotextil, que capta el agua que satura el suelo y la conduce a un punto de salida. No trabaja en la superficie: resuelve el agua que ya ha entrado en el terreno y está encharcando la base.
¿Qué es un drenaje francés?
El nombre no tiene relación con Francia — proviene de Henry French, el agricultor norteamericano que describió la técnica en 1859. Es la misma lógica de drenaje subterráneo utilizada hoy en carreteras, cultivos y obras urbanas, solo que con materiales que han evolucionado bastante desde entonces.
¿Cómo funciona? ¿Por qué el agua entra en el drenaje?
A la izquierda, las capas en corte. A la derecha, la misma composición ejecutada en obra: la manta forra la zanja y se superpone en los bordos sobre la grava.
El agua en el suelo se mueve del punto de mayor a menor presión. La zanja rellena de grava crea un camino de altísima permeabilidad — mucho más fácil para el agua recorrer que el suelo compactado alrededor. Entra en el drenaje, fluye por gravedad por la pendiente y sale en el destino previsto en el proyecto.
Lo que hace que el sistema dure es la manta geotextil. Deja pasar el agua y retiene las partículas finas del suelo. Sin ella, el limo migra hacia dentro de la grava, llena los vacíos y el drenaje pierde capacidad — normalmente entre el primer y el tercer año.
¿Drenaje francés con grava o con tubo corrugado?
Ambas versiones existen y sirven para situaciones diferentes.
Solo grava y manta funciona en tramos cortos, caudal bajo y donde hay buena pendiente natural. Es más simple de ejecutar, pero la capacidad de conducción está limitada por los vacíos entre las piedras.
Con tubo corrugado perforado en el fondo de la zanja, el agua encuentra un canal abierto en lugar de recorrer los intersticios de la grava. La capacidad de conducción aumenta mucho, la longitud posible del tramo aumenta y el sistema tolera caudal de pico sin represarse.
La regla práctica: si el tramo supera algunos metros, si hay contribución de un área grande, o si el drenaje necesita vencer distancia hasta la salida, el tubo deja de ser opcional. En obras de infraestructura, agrícolas o industriales, la versión con tubo es la norma — no la excepción.
El Techdreno es el tubo corrugado de PEAD de Techduto para esta función, de 50 a 250 mm, fabricado conforme la NBR 15073. La línea KC ya sale con el envoltorio, lo que elimina la etapa de envolver el tubo en campo.
¿Dónde resuelve el drenaje francés?
- Terreno que se encharca y no seca — agua subsuperficial sin camino de salida
- Base de muro de contención — alivio de la poropresión que empuja la estructura
- Talud — reduce la saturación que dispara deslizamientos
- Cancha deportiva y campo — devuelve el uso después de la lluvia en horas, no en días
- Cultivo con suelo saturado — rebaja el nivel freático en la zona de raíz
- Contorno de cimentación y subsuelo — impide que el agua llegue a la estructura
¿Cómo ejecutarlo, paso a paso?
- Defina el destino del agua antes de cavar. Un drenaje sin salida definida se convierte en un reservorio enterrado. El punto de descarga rige todo el trazado.
- Abra la zanja con pendiente continua. El agua fluye por gravedad: cualquier contra-pendiente genera acumulación y sedimentación. Verifique la caída con nivel a lo largo de todo el tramo, no solo en los extremos.
- Forre la zanja con manta geotextil, dejando suficiente sobrante en los laterales para cerrar el paquete por encima al final.
- Coloque el tubo corrugado perforado en el fondo, con las perforaciones posicionadas según la orientación del fabricante.
- Rellene con grava limpia y graduada. Material sucio o con finos compromete el sistema desde el primer día.
- Cierre el envoltorio de geotextil por encima de la grava, superponiendo las solapas.
- Cubra e identifique el trazado en el as-built, para que el mantenimiento futuro no rompa el drenaje.

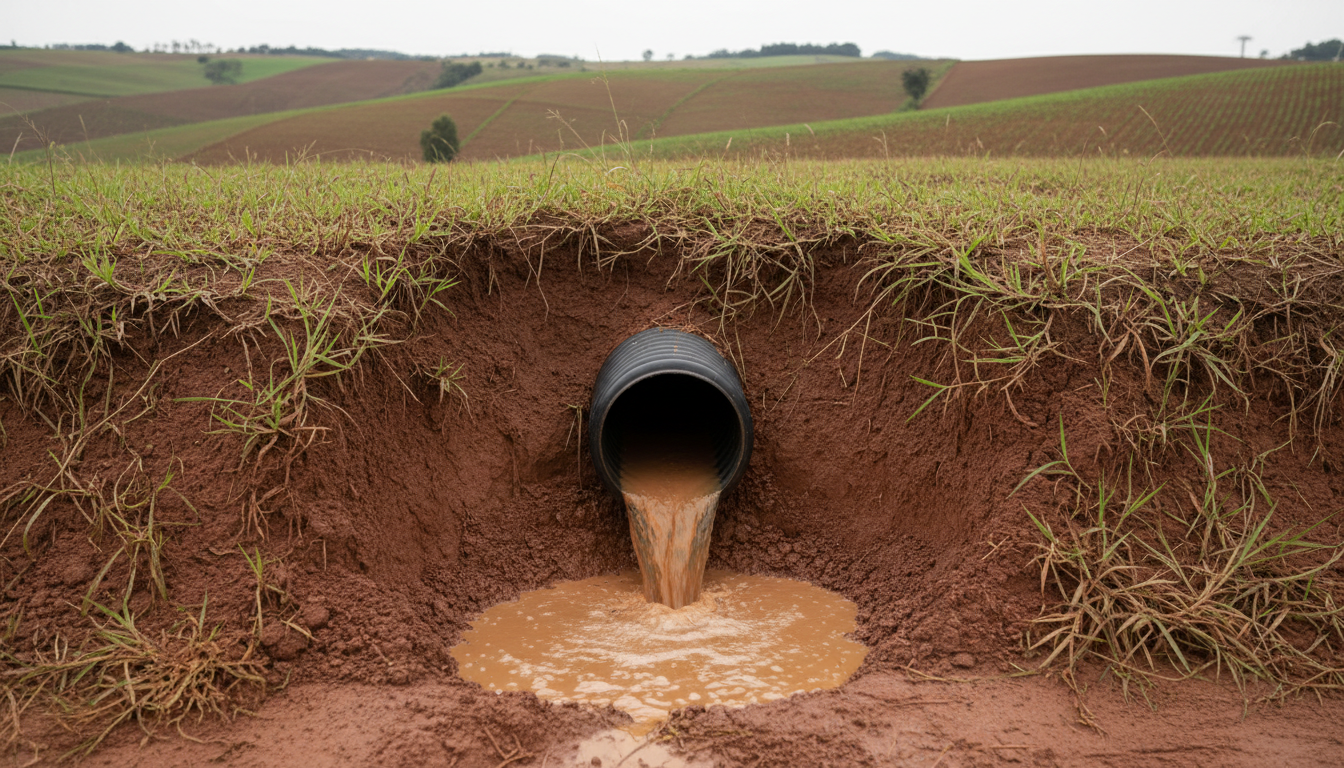

Salida bien resuelta: el punto de descarga define todo el trazado del drenaje.
Pendiente, profundidad y ancho: ¿qué define cada número?
No existe medida universal — los números provienen del proyecto, y eso es lo que separa un drenaje que funciona de uno que se obstruye.
- Pendiente debe ser continua y suficiente para mantener la velocidad de escurrimiento. Poca caída deposita sedimento; caída excesiva en suelo erosionable trae otro conjunto de problemas.
- Profundidad es función de dónde está el agua que se quiere captar. Drenar la base de un pavimento es diferente de rebajar el nivel freático en un área agrícola.
- Ancho y diámetro provienen del caudal de contribución. Subdimensionar el tubo es el error que aparece solo en la primera lluvia fuerte.
Para una estimación rápida de caudal y diámetro antes del detalle, la calculadora de drenaje resuelve el cálculo por la fórmula de Manning directo en el navegador.
Los errores que obstruyen un drenaje francés
- Ejecutar sin manta geotextil — el más común y el más caro. El drenaje funciona el primer año y falla silenciosamente después.
- Grava con finos — reduce el índice de vacíos y acelera la colmatación.
- Contra-pendiente en algún tramo — crea bolsa de agua estancada y punto de sedimentación.
- Salida mal resuelta — drenaje que descarga en un punto que también se inunda no drena nada.
- Tubo subdimensionado — funciona en lluvia media y se represa en la de proyecto.
- Compactar por encima sin protección — rompe el tubo y rasga la manta antes incluso de que termine la obra.
¿Cuánto cuesta?
El costo por metro está regido por la excavación, el volumen de grava, el tipo de manta y el diámetro del tubo — en ese orden, en la mayoría de los casos. El ítem que más pesa suele ser el transporte y la colocación de la grava, no el tubo.
Vale la pena comparar con el costo de no drenar: obra parada por terreno impracticable, recomposición de talud, patología en cimentación y cosecha perdida en área saturada.
Preguntas frecuentes
Drenaje de zanja rellena de grava y manta (el drenaje francés clásico), drenaje con tubo corrugado perforado dentro de la zanja — usado cuando hay caudal relevante o tramo largo — y el drenaje con geocompuesto, que sustituye la grava por un núcleo drenante ya envuelto en geotextil, donde hay restricción de espacio o de acceso a material granular.
En general: drenaje superficial (conduce el agua que corre sobre el terreno), drenaje subterráneo o profundo (capta el agua que ya está en el suelo, como el drenaje francés), drenaje de base o de pavimento (protege la estructura de la vía) y drenaje agrícola (rebaja el nivel freático en la zona de raíz).
Es la versión sin tubo: la zanja se forra con manta geotextil y se rellena con grava, y la propia grava conduce el agua por los vacíos entre las piedras. Funciona en tramos cortos y caudal bajo; cuando la distancia o la contribución aumentan, la capacidad de los vacíos no es suficiente y es necesario incluir el tubo corrugado.
El drenaje subterráneo. Intercepta y conduce hacia afuera el agua que satura el perfil del suelo, rebajando el nivel freático en el área de interés. El drenaje francés es la forma más difundida de esta técnica.
Necesita. Sin la manta, las partículas finas del suelo migran hacia dentro de la grava y colmatan el sistema. Es la diferencia entre un drenaje que trabaja por décadas y uno que pierde eficiencia en pocos años.
Algunas Referencias
- ABNT NBR 15073 — Tubos corrugados de polietileno para drenaje
- French, H. F. Farm Drainage (1859) — descripción original de la técnica
